Опора ЦУ39

Двухцепное исполнение принципиально отличает опору ЦУ39 от одноцепных конструкций той же серии: на одной металлической башне подвешиваются провода двух самостоятельных цепей ВЛ 220 кВ, что существенно сокращает ширину охранной зоны и снижает объём земляных работ по сравнению с двумя параллельными одноцепными линиями. Тип — анкерно-угловая, типовой проект — 3852тм-т3.

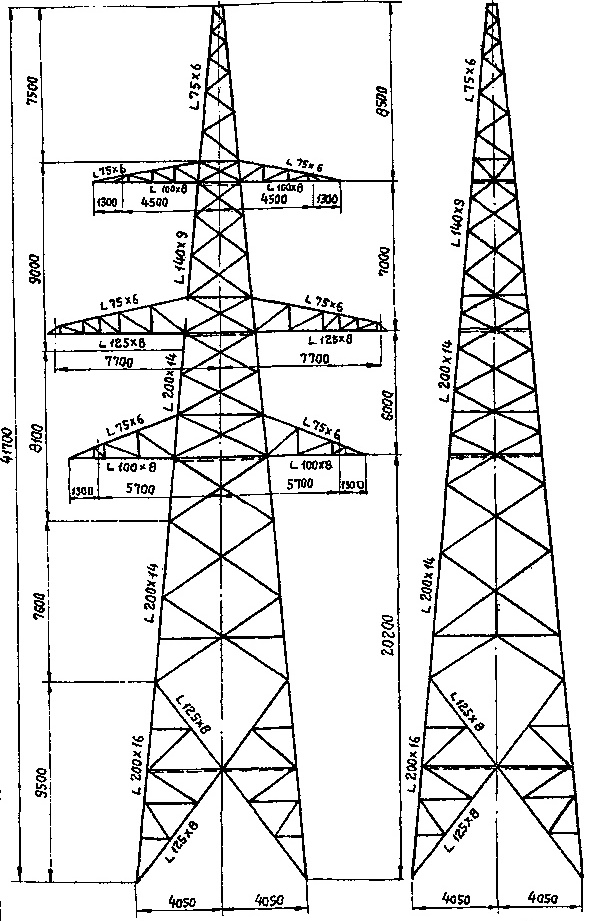

Общая высота опоры — 41,7 м; траверса расположена на отметке 20,2 м. Значительная высота ствола при умеренном положении траверсы объясняется необходимостью разместить крепление двух комплектов проводов с соблюдением нормативных изоляционных расстояний между ними и до земли. Ширина базы — 8,1 м — обеспечивает устойчивость при суммарных ветровых нагрузках от двух цепей и изгибающих нагрузках от высокого ствола.

Как анкерно-угловая, опора ЦУ39 применяется в узлах поворота трассы двухцепной ВЛ 220 кВ и в анкерных точках секций. Провода обеих цепей крепятся в натяжных гирляндах изоляторов, конструкция воспринимает суммарные тяжения с четырёх направлений. Это определяет повышенные требования к несущей способности конструкции по сравнению с одноцепными аналогами. Возможен аварийный режим при обрыве провода одной из цепей.

Масса металлоконструкции без горячего цинкования составляет 22 857 кг, с цинкованием — 23 749 кг. Значительный вес обусловлен необходимостью одновременно нести нагрузки от двух цепей при высоте ствола более 40 м. Горячее цинкование обеспечивает антикоррозионную защиту конструкции в условиях длительной эксплуатации на открытом воздухе.

Опора ЦУ39 разработана в рамках типового проекта 3852тм-т3, что гарантирует совместимость конструктивных элементов и фундаментных решений с остальными опорами серии. Применяется при строительстве двухцепных линий 220 кВ, где требуется совместить высокую пропускную способность коридора с минимальной шириной полосы отчуждения. Монтаж осуществляется на болтовых соединениях.
