Опора УВ110-3+9

Промежуточная секция-вставка высотой 9 м увеличивает полную высоту базового типоразмера УВ110-3 (20,7 м) до 29,7 м в конструкции УВ110-3+9. Уровень траверсы поднимается до 23,7 м — один из наиболее высоких показателей среди стандартных анкерно-угловых опор 110 кВ. Ширина основания расширена до 7,9 м для обеспечения устойчивости при возросшем опрокидывающем моменте. Опора разработана по типовому проекту 7079тм-т12.

Такие конструкции применяются там, где переходный пролёт ВЛ 110 кВ пересекает препятствие с высокими нормируемыми габаритами: крупные судоходные реки, высокие насыпи транспортных коммуникаций, производственные объекты с охранными зонами. Типовой проект 7079тм-т12 предусматривает включение вставки +9 м для варьирования высоты без индивидуального проектирования.

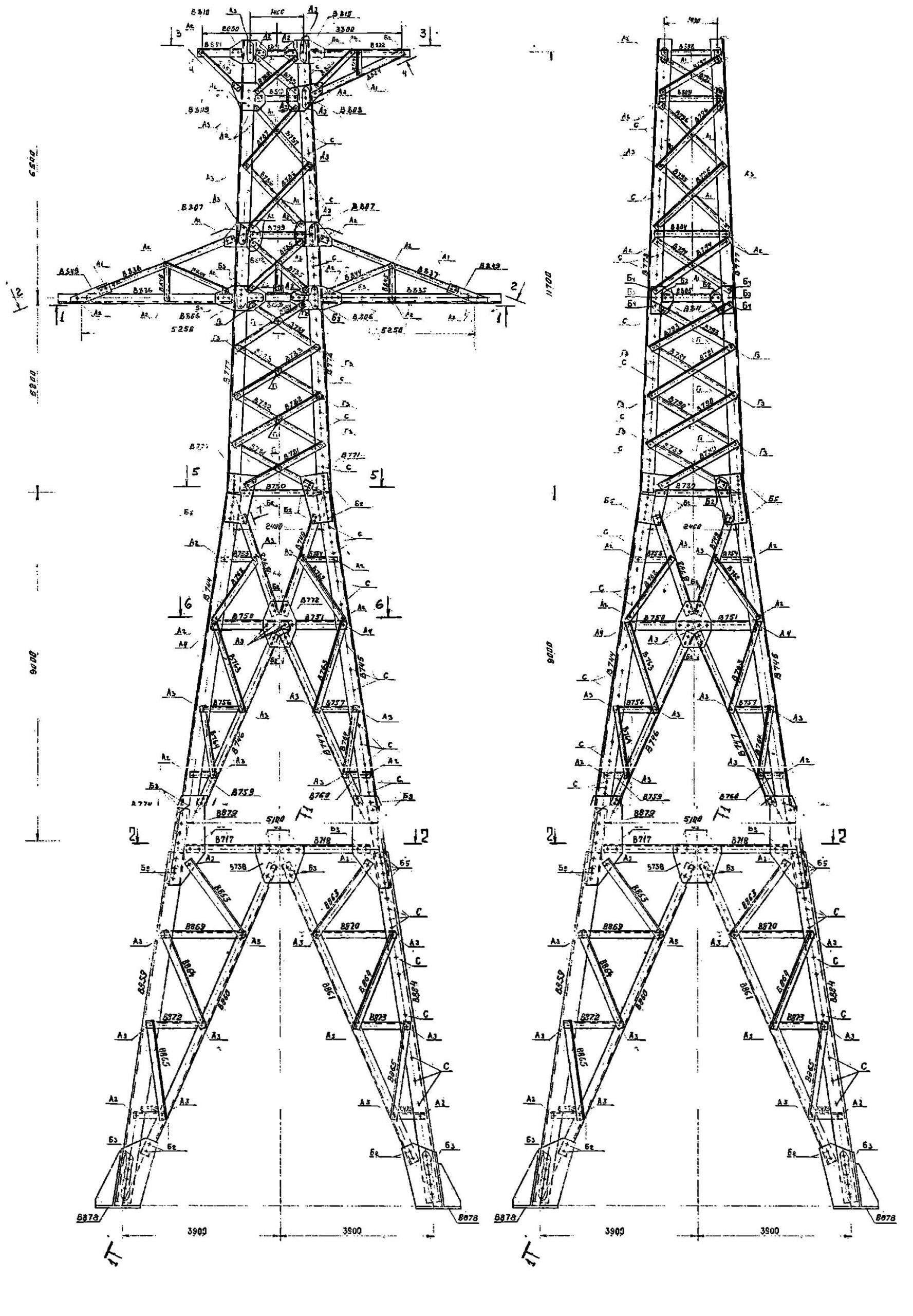

Масса металлоконструкции по чертежу КМ — 9 361 кг без цинкового покрытия и 9 708 кг с горячим цинкованием. Прирост массы относительно базового УВ110-3 (6 181 кг) обусловлен весом секции-вставки и усиленным основанием. Горячее цинкование для высоких переходных конструкций над водными объектами является обязательной антикоррозионной мерой с учётом длительного ресурса эксплуатации.

Анкерно-угловые опоры ЛЭП данного типоразмера воспринимают горизонтальное тяжение проводов в обоих примыкающих пролётах, поперечную нагрузку от угла поворота, вертикальную нагрузку от проводов, гирлянд и гололёда. Возросшая высота стойки увеличивает плечо ветровых нагрузок, что требует тщательного расчёта фундамента на вырывающие и опрокидывающие усилия.

Расчёт нагрузок выполняется для нормального, аварийного и монтажного режимов с учётом ветрового и гололёдного районов трассы. Монтаж производится с применением грузоподъёмной техники. Болтовые соединения элементов обеспечивают поэлементную транспортировку и качественную полевую сборку.

Три расчётных режима — нормальный, аварийный и монтажный — анализируются с учётом климатических нагрузок конкретного района. При полной высоте 29,7 м требования к фундаменту существенно возрастают: вырывающие усилия в стойках при аварийном режиме достигают значений, определяющих объём фундаментных конструкций.
