Опора УВ110-1

Треугольная конфигурация основания с асимметричными размерами 4,7×4,4 м — характерная особенность опоры УВ110-1, отличающая её от конструкций с квадратным или прямоугольным основанием. Трёхстоечная компоновка применяется для оптимального распределения реакций фундамента при несимметричном характере горизонтальных нагрузок на угловых участках трассы, что снижает нагрузку на наиболее нагруженную стойку. Опора разработана по типовому проекту 7079тм-т11 для одноцепных ВЛ 110 кВ.

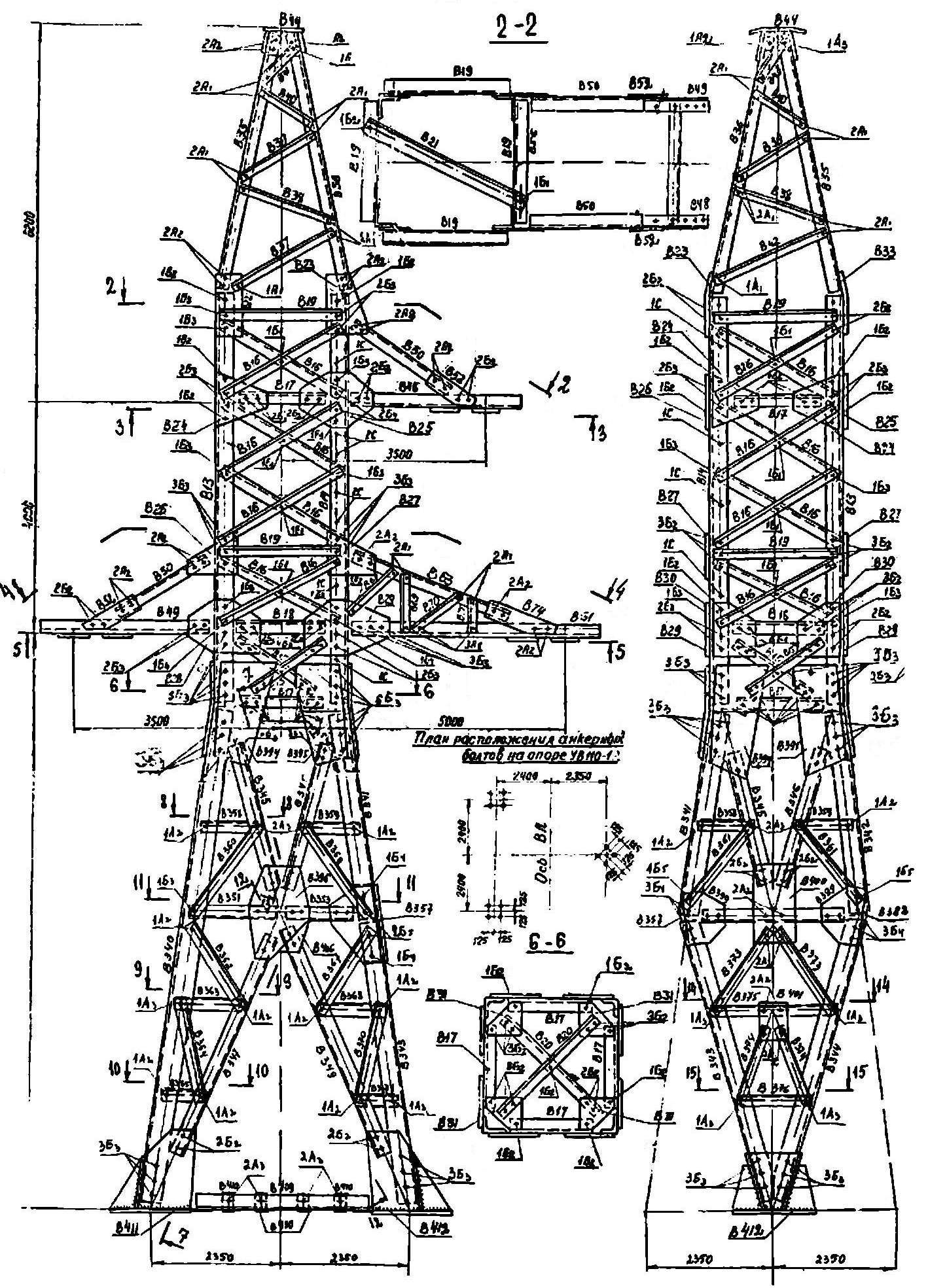

Полная высота конструкции — 20,7 м, уровень траверсы — 10,5 м. Масса металлоконструкции по чертежу КМ — 5 239 кг без цинкового покрытия и 5 443 кг с горячим цинкованием. Анкерно-угловые опоры ВЛ 110 кВ несут нагрузку от тяжения проводов в обеих примыкающих анкерных секциях и поперечную нагрузку от изменения направления трассы. Вертикальная нагрузка от тяжёлых проводов и гирлянд изоляторов дополняет суммарное воздействие.

В отличие от промежуточных опор, которые работают преимущественно на ветровые и вертикальные нагрузки, анкерно-угловые принимают на себя горизонтальное тяжение в продольном направлении. Это формирует более сложную расчётную схему и требует надёжного анкерного фундамента с расчётом на вырывающие усилия. Выбор треугольной конфигурации основания обусловлен конкретным сочетанием нагрузок на данной позиции.

Горячее цинкование металлоконструкций опор ЛЭП по ГОСТ 9.307 обеспечивает долговременную защиту в разнообразных атмосферных условиях. Для объектов 110 кВ с нормативным сроком службы не менее 30–50 лет это является стандартной мерой антикоррозионной защиты, особенно в промышленных районах и приморских зонах.

Опора УВ110-1 устанавливается на поворотных участках линии и в анкерных точках. Проектирование ведётся с расчётом нагрузок для нормального, аварийного и монтажного режимов. Монтаж выполняется поэлементно болтовым методом согласно рабочей документации.

Расчёт трёх режимов нагружения — нормального, аварийного при обрыве провода и монтажного при поочерёдной натяжке — выполняется в составе проектной документации ВЛ 110 кВ. Треугольное основание требует индивидуального подбора фундаментов с учётом несимметричных вырывающих усилий в каждой опорной стойке.
