Опора УВ110-3

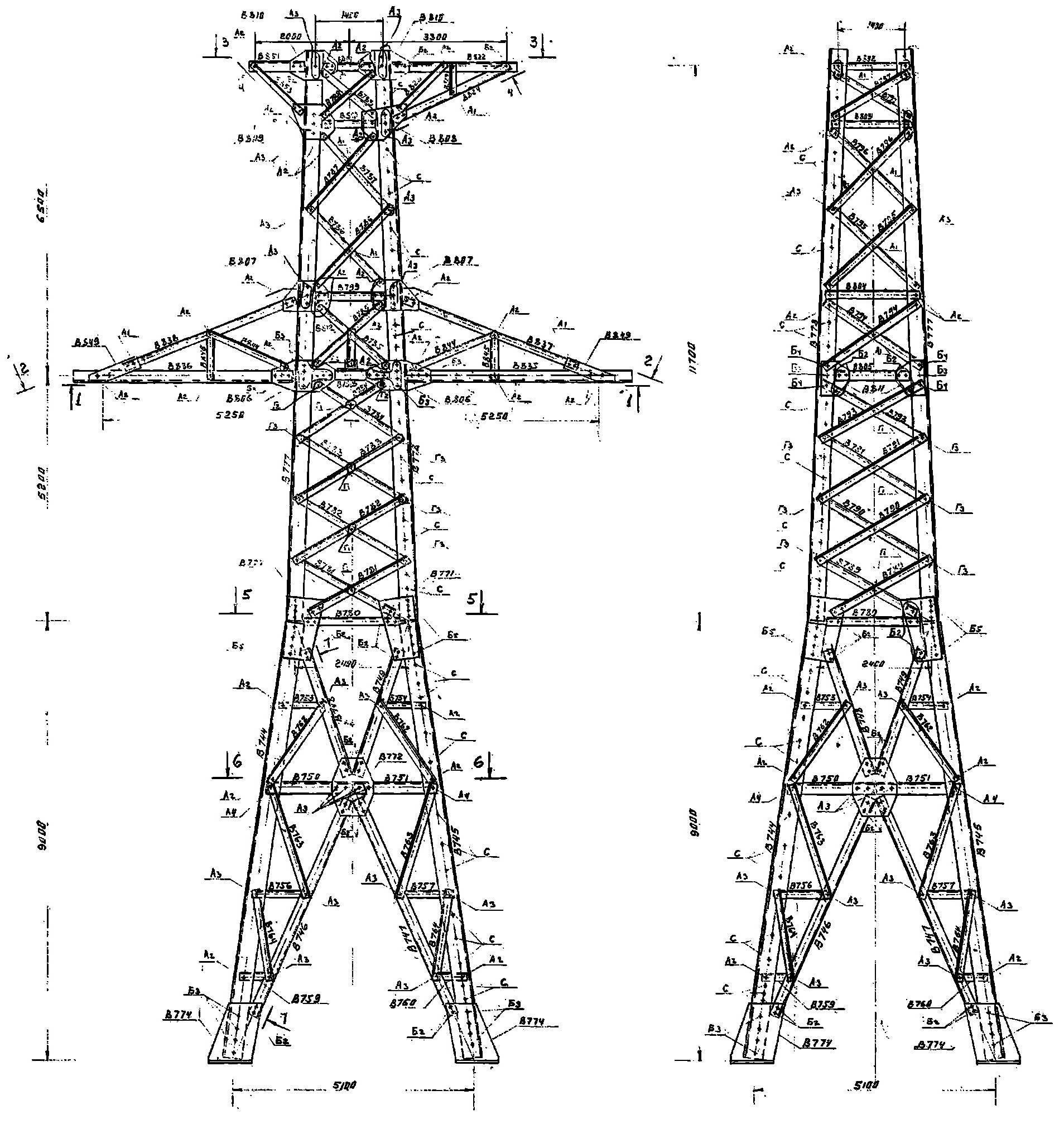

Опора УВ110-3 разработана по типовому проекту 7079тм-т12, что отличает её от конструкций УВ110-1/1К по проекту 7079тм-т11. При идентичной полной высоте 20,7 м траверса в конструкции УВ110-3 расположена на отметке 14,7 м — на 4,2 м выше, чем 10,5 м у проекта т11. Иная отметка траверсы обеспечивает другую компоновку подвески проводов, увеличенные фазовые расстояния или повышенный габарит провода до земли в пролёте.

Ширина основания — 5,2 м. Масса металлоконструкции по чертежу КМ — 6 181 кг без антикоррозионного покрытия и 6 420 кг с горячим цинкованием. Большая масса по сравнению с УВ110-1 (5 239 кг) при той же высоте объясняется повышенной отметкой траверсы, увеличивающей плечо нагрузок и требующей усиления несущих элементов стойки.

Анкерно-угловые опоры ВЛ 110 кВ применяются в поворотных точках трассы и на анкерных секционных позициях, фиксирующих провода от продольного смещения. Конструкция воспринимает горизонтальное тяжение проводов в продольном направлении, поперечную результирующую от угла поворота и вертикальные нагрузки от гирлянд, проводов и гололёда.

При повышенной отметке траверсы плечо ветровой нагрузки на провод возрастает, что учитывается при расчёте опрокидывающего момента и определении параметров фундамента. Три расчётных режима — нормальный, аварийный и монтажный — анализируются для климатического района трассы по нормативным картам ветровых и гололёдных нагрузок.

Горячее цинкование по ГОСТ 9.307 является стандартной мерой антикоррозионной защиты для объектов ВЛ 110 кВ с нормативным сроком службы 30–50 лет и более. Монтаж опоры УВ110-3 выполняется поэлементно болтовым методом по рабочим чертежам с геодезическим контролем вертикальности стойки после установки.

Расчёт нагрузок для опоры УВ110-3 выполняется для трёх режимов: нормального, аварийного при обрыве провода и монтажного. Повышенная отметка траверсы формирует большее плечо нагрузки, что требует более массивных фундаментных элементов по сравнению с аналогичными конструкциями с нижней траверсой.
