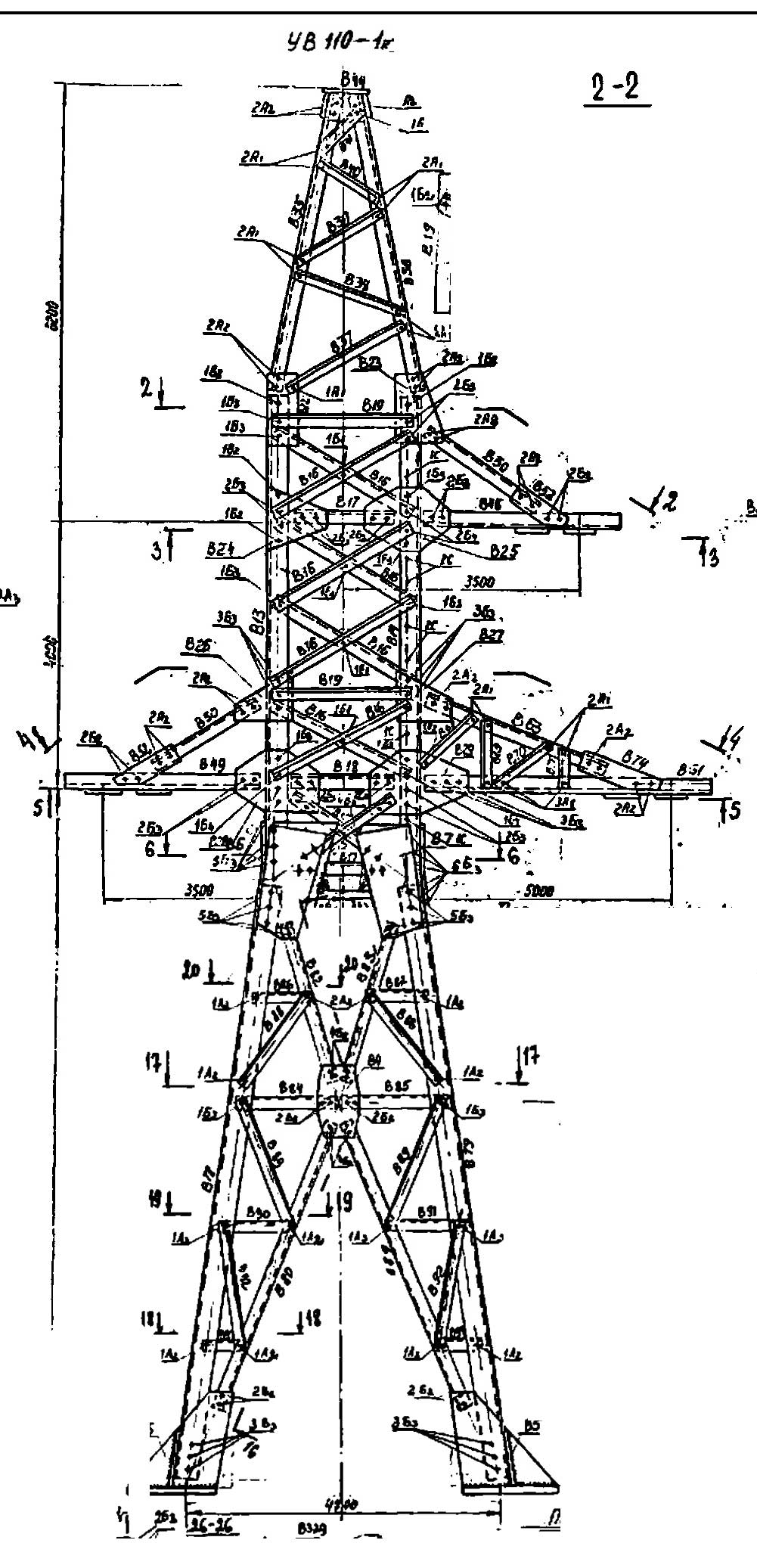

Опора УВ110-1К

Индекс «К» в обозначении опоры УВ110-1К указывает на квадратную конфигурацию основания шириной 4,8 м, в отличие от треугольного асимметричного основания исполнения УВ110-1. Квадратная схема проще в разметке и монтаже фундаментов, обеспечивает равномерное распределение нагрузок по четырём стойкам и позволяет применять стандартные типовые фундаменты, что сокращает объём проектных работ. Опора разработана по типовому проекту 7079тм-т11 для одноцепных ВЛ 110 кВ.

Полная высота — 20,7 м, уровень траверсы — 10,5 м. Масса металлоконструкции по чертежу КМ — 4 993 кг без цинкового покрытия и 5 188 кг с горячим цинкованием. Несколько меньшая масса по сравнению с треугольным вариантом УВ110-1 (5 239 кг) объясняется иной схемой раскосной системы при симметричном четырёхстоечном основании.

Анкерно-угловые опоры ВЛ 110 кВ воспринимают горизонтальное тяжение проводов в продольном направлении, поперечную результирующую от угла поворота и вертикальные нагрузки от гирлянд, проводов и гололёда. На опорах данного типа нагрузки существенно выше, чем на промежуточных той же высоты, что предъявляет повышенные требования к несущим узлам и фундаменту.

Горячее цинкование по ГОСТ 9.307 рекомендовано для всех анкерно-угловых опор ВЛ 110 кВ, устанавливаемых в зонах с агрессивной атмосферой или вблизи водных объектов. Это стандартная мера защиты для конструкций с нормативным сроком службы не менее 30 лет.

Выбор между исполнением «К» (квадратное основание) и УВ110-1 (треугольное) производится проектной организацией исходя из геотехнических условий, типа фундаментов и удобства монтажа. Оба варианта принадлежат одному типовому проекту 7079тм-т11. Монтаж выполняется поэлементно болтовым методом по рабочим чертежам с геодезическим контролем.

Расчёт нагрузок для нормального, аварийного и монтажного режимов выполняется в составе проектной документации ВЛ 110 кВ. Квадратное основание упрощает выбор типовых фундаментов и уменьшает объём проектных работ по сравнению с нестандартными конфигурациями оснований.
