Опора УС110-7+5

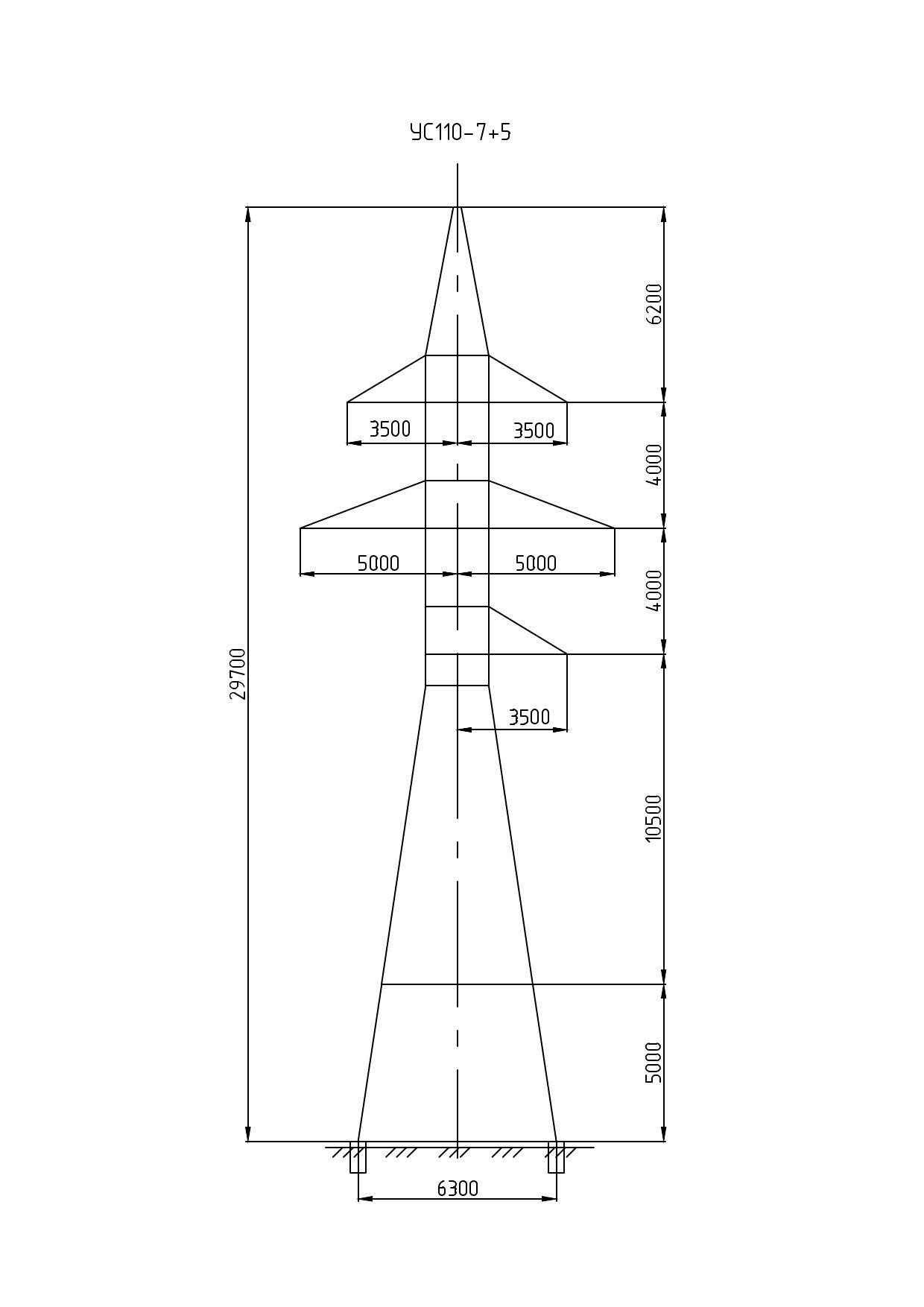

Двухцепная анкерно-угловая опора УС110-7+5 для ВЛ 110 кВ выполнена с секционной вставкой в стволе, которая увеличивает базовую высоту серии УС110-7 на 5 м, доводя общую высоту до 29,7 м. Типовой проект 3.407-94 (3079тм-т8) объединяет несколько исполнений по высоте; данный вариант занимает промежуточное положение между базовой модификацией и более высокими исполнениями серии.

Высота траверсы — 15,5 м при ширине базы 6,3 м. Масса металлоконструкции без цинкового покрытия — 9 452 кг, с горячим цинкованием — 9 819 кг. Разброс масс между исполнениями «+5» и «+9» позволяет проектировщику выбирать оптимальный вариант по расчётной высоте провеса с минимальной металлоёмкостью.

Как анкерно-угловая опора ЛЭП, УС110-7+5 устанавливается в точках поворота трассы и в анкерных секциях воздушных линий 110 кВ. Натяжные гирлянды изоляторов воспринимают нескомпенсированные усилия тяжения проводов. Двухцепное исполнение удваивает пропускную способность линии в пределах единой опорной конструкции. Ширина основания 6,3 м рассчитана на восприятие горизонтальных моментов при углах поворота трассы в различных климатических районах по ветру и гололёду.

Горячее цинкование металлоконструкции обязательно для опор открытой эксплуатации: цинковый слой добавляет 367 кг к массе стали и обеспечивает ресурс без дополнительного окрашивания на протяжении нескольких десятилетий при нормативном техническом обслуживании.

Опора УС110-7+5 применяется при строительстве ВЛ 110 кВ в сложном рельефе, где требуется дополнительный запас по габаритному расстоянию от нижнего провода до земли. Анкерные секции, ограниченные такими опорами, делят трассу на независимые механические секции, предотвращая каскадное обрушение при аварийном обрыве провода. Поставляется комплектно в виде маркированных элементов для сборки на месте монтажа.

Расчётная нормативная нагрузка на основание при совместном воздействии ветра IV района и гололёда III района определяется типовыми таблицами проекта 3079тм-т8 в зависимости от угла поворота трассы и длины смежных пролётов. Конструкция позволяет применять как стандартные, так и усиленные гирлянды изоляторов с числом элементов под ВЛ 110 кВ. Завод поставляет полный комплект элементов с маркировкой.
