Анкерно-угловая стальная опора ВЛ 110 кВ, марка УС110-3. Высота 20,7 м, масса 5498 кг.
Типовой проект и рабочие чертежи: 3.407-94 (3079тм-т4)
Тросостойка в составе опоры УС110-3 — элемент, обеспечивающий крепление грозозащитного троса выше точки подвеса верхней фазы провода. Это формирует нормируемый угол молниезащиты над проводами воздушной линии 110 кВ и является стандартным конструктивным решением для анкерно-угловых опор данного класса напряжения. Наличие тросостойки указывается в паспортных данных опоры и учитывается при подборе конструкции в проекте.
Опора одноцепная, анкерно-угловая, разработана по типовому проекту 3.407-94 (3079тм-т4). Общая высота — 20,7 м, уровень траверс — 10,5 м. Ширина базы — 4,7 м: минимальное значение в линейке УС110-3, соответствующее базовому исполнению без надставок. При высоте 20,7 м опрокидывающий момент от угловых нагрузок относительно невелик, и более широкое основание не требуется согласно расчётам типового проекта.
Масса металлоконструкций — 5 293 кг без цинкования и 5 498 кг с горячим цинкованием. Для анкерно-угловой опоры 110 кВ это рациональная металлоёмкость: меньший класс напряжения по сравнению с 220 или 500 кВ позволяет уменьшить межфазные расстояния и общие габариты конструкции, снизив расход металла.
Анкерно-угловые опоры серии УС110 устанавливаются на поворотах трассы ВЛ 110 кВ и на прямолинейных анкерных участках. В отличие от промежуточных опор, провода крепятся в натяжных гирляндах: конструкция воспринимает тяжение проводов с обеих сторон пролёта и фиксирует положение провода при угловой нагрузке. В аварийном режиме обрыва провода опора ограничивает зону повреждения в пределах анкерного пролёта и предотвращает каскадный отказ.
Горячее цинкование металлических элементов обеспечивает долгосрочную антикоррозийную защиту без промежуточной окраски. Опора ЛЭП УС110-3 применяется в одноцепных распределительных и магистральных сетях 110 кВ на угловых участках трассы в широком диапазоне климатических условий.
Выбор базового исполнения УС110-3 без надставок обоснован на участках с ровным рельефом, где нет необходимости в дополнительном подъёме провода. Минимальная высота в данном типоразмере обеспечивает экономию металла и упрощает транспортировку на труднодоступные участки трассы одноцепной линии 110 кВ.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора УС110-3 — анкерно-угловая, одноцепная, для воздушных линий электропередачи 110 кВ.

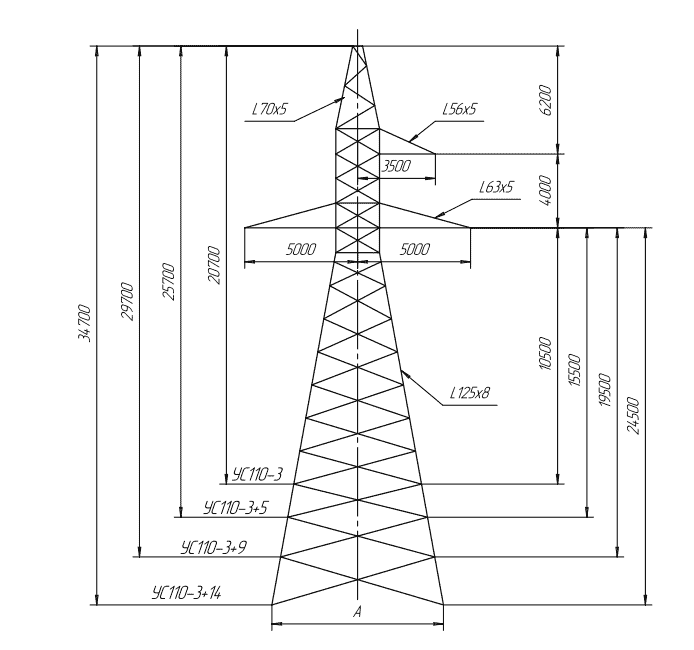

Полная высота — 20,7 м, отметка нижней траверсы — 10,5 м, размер основания — 4,7 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 5293 кг без покрытия и 5498 кг с горячим цинкованием. На цинковый слой приходится 205 кг.
Опора УС110-3 выполняется по рабочим чертежам 3.407-94 (3079тм-т4). Расчётные климатические условия: район по гололёду — I-IV. Возможно изготовление по индивидуальным чертежам КМД.
