Анкерно-угловая стальная опора ВЛ 110 кВ, марка УС110-7. Высота 24,7 м, масса 7729 кг.
Типовой проект и рабочие чертежи: 3.407-68-73.8
Опора УС110-7 относится к классу анкерно-угловых конструкций двухцепного исполнения для воздушных линий напряжением 110 кВ. Типовой проект 3.407-68-73.8 отличает её от смежных модификаций серии УС110 по составу расчётных нагрузочных сочетаний и перечню климатических районов применения.
Наименьшая в своей серии высота — 24,7 м при высоте траверсы 10,5 м — делает УС110-7 наиболее компактной анкерно-угловой опорой для ВЛ 110 кВ данного типового проекта. Ширина основания 4,8 м обеспечивает устойчивость при восприятии поперечных составляющих тяжения проводов на углах поворота трассы. Масса металлоконструкции без покрытия — 7 440 кг, с горячим цинкованием — 7 729 кг.
На анкерно-угловых опорах типа УС110-7 применяются натяжные гирлянды изоляторов. Конструкция рассчитана одновременно на поперечные нагрузки от нескомпенсированного тяжения проводов и вертикальные нагрузки от собственного веса проводов с гололёдными отложениями. Двухцепное исполнение позволяет проводить техническое обслуживание одной цепи без отключения второй — важное преимущество для линий с повышенными требованиями к надёжности электроснабжения потребителей.
Горячее цинкование обеспечивает защиту от коррозии при работе в различных климатических зонах — от умеренного до субарктического климата. Цинковый слой увеличивает массу опоры на 289 кг и существенно продлевает ресурс стальной конструкции без необходимости лакокрасочного покрытия.
Опора ЛЭП УС110-7 устанавливается на прямых и криволинейных участках трасс ВЛ 110 кВ, где требуется анкеровка проводов. Монтаж выполняется методом сборки из маркированных элементов в соответствии с монтажными чертежами типового проекта 3.407-68-73.8. Компактные габариты облегчают транспортировку элементов к месту строительства в сложных условиях рельефа.
Опора УС110-7 разрабатывалась в эпоху активного строительства распределительных ВЛ 110 кВ и по-прежнему широко представлена в действующих электросетях. Проект 3.407-68-73.8 содержит полный комплект КМ-чертежей, монтажных схем и спецификаций металла, что позволяет оперативно заказать изготовление опоры на заводе металлоконструкций по готовым техническим документам. Метизное хозяйство полностью оцинковано.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора УС110-7 — анкерно-угловая, двухцепная, для воздушных линий электропередачи 110 кВ.

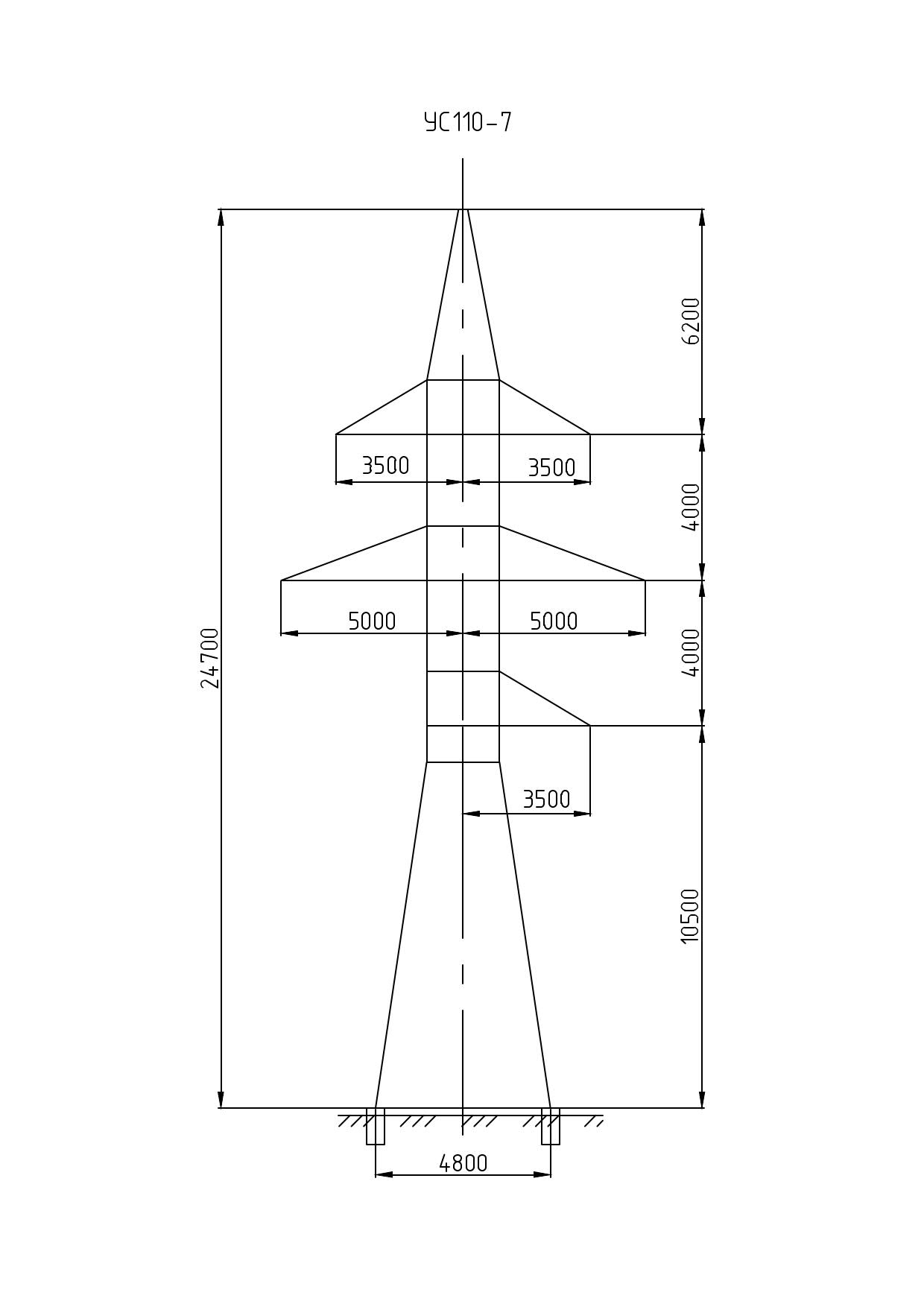

Полная высота — 24,7 м, отметка нижней траверсы — 10,5 м, размер основания — 4,8 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 7440 кг без покрытия и 7729 кг с горячим цинкованием. На цинковый слой приходится 289 кг.
Опора УС110-7 выполняется по рабочим чертежам 3.407-68-73.8. Расчётные климатические условия: район по гололёду — I-IV. Возможно изготовление по индивидуальным чертежам КМД.
