Опора Р2+5П

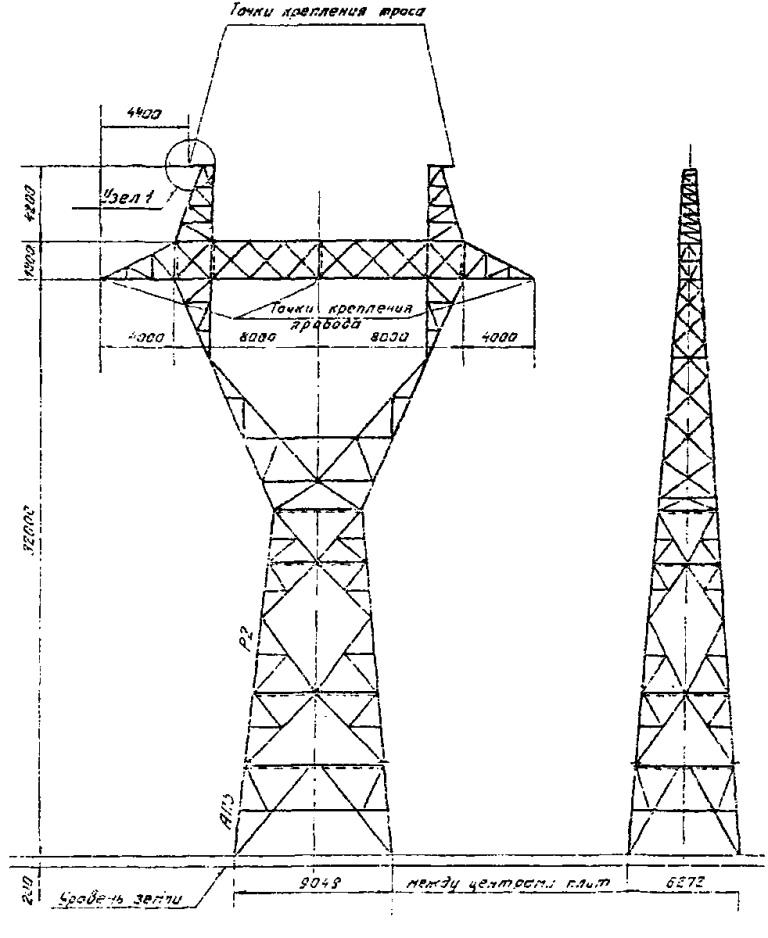

Стальная решётчатая опора ЛЭП Р2+5П относится к одноцепным промежуточным конструкциям для ВЛ 500 кВ по типовому проекту 3.407-106 (3539тм-т2). При высоте 38 м и уровне траверсы 32 м она является высотным вариантом подсерии Р2 с надставкой ствола 5 м, обеспечивающим увеличенный вертикальный габарит провода по сравнению с базовым Р2 высотой 33 м.

Отличительная особенность данного исполнения — повышенная масса относительно стандартного Р2+5: 15 412 кг без цинкования и 16 049 кг в оцинкованном варианте против 13 902 / 14 319 кг соответственно. Разница в массе около 1 730 кг при одинаковой высоте обусловлена усиленными сечениями несущих элементов конструкции. Ширина базы — 9×6,3 м, идентична стандартной модификации Р2+5.

Промежуточные опоры на прямолинейных участках трассы воспринимают вертикальную нагрузку от веса проводов, гирлянд и обледенения, а также горизонтальное ветровое давление. Продольных тяжений проводов при нормальной работе линии они не несут — для этого предназначены анкерно-угловые опоры серии У. Тем не менее прочность промежуточной опоры проверяется на аварийный обрыв одного провода без потери устойчивости.

Модификация с надставкой 5 м применяется там, где нормативный вертикальный габарит до поверхности земли или пересекаемых объектов не обеспечивается опорой стандартной высоты. Выбор между Р2+5 и Р2+5П диктуется проектными расчётами нагрузок для конкретного участка трассы ВЛ 500 кВ.

Горячее цинкование элементов опоры является обязательным для конструкций наружной установки и гарантирует антикоррозийную стойкость металла на весь нормативный срок службы линии. Конструкция изготавливается в заводских условиях и поставляется в разобранном виде. Болтовые соединения элементов обеспечивают монтаж в полевых условиях трассы с применением грузоподъёмной техники. Унификация узлов с другими опорами серии Р2 упрощает комплектацию при строительстве трассы.
