Опора Р2+5

Воздушные линии электропередачи 500 кВ предъявляют высокие требования к опорным конструкциям: они должны надёжно работать в открытых атмосферных условиях при переменных ветровых и гололёдных нагрузках на протяжении всего нормативного срока службы. Промежуточная опора Р2+5 по типовому проекту 3.407-106 (3539тм-т2) разработана для выполнения этих требований в составе одноцепных ВЛ данного класса напряжения.

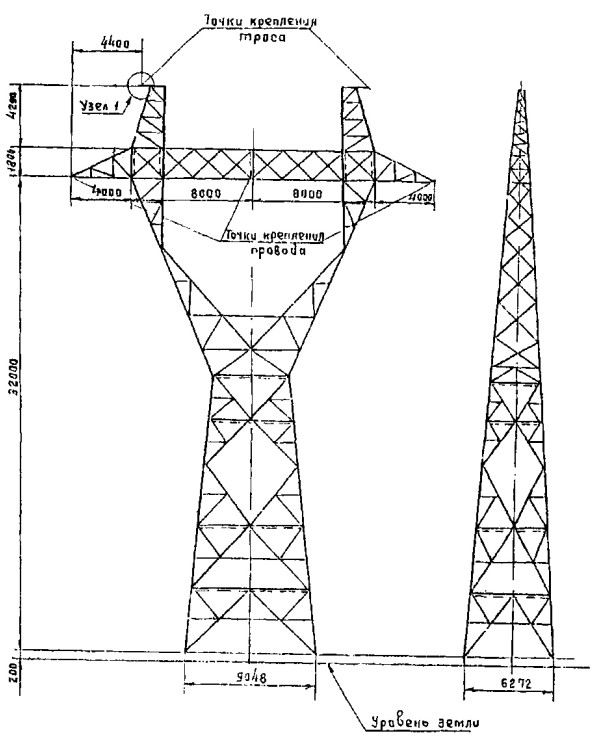

Общая высота конструкции — 38 м, уровень траверсы — 32 м, ширина базы — 9×6,3 м. Надставка на 5 м относительно базового варианта серии Р2 обеспечивает увеличенный вертикальный габарит провода до земли там, где ровный рельеф основной трассы сменяется понижениями или появляются пересечения с объектами. Масса металлоконструкции без цинкования — 13 902 кг, с горячим цинкованием — 14 319 кг.

Провод марки 3хАnС400/51 соответствует расщеплённой фазе из трёх алюминиево-стальных проводников, стандартной для ВЛ 500 кВ дальней передачи. Грозозащитный трос — AnC70/72 или AnC95/141. Наличие грозозащитного троса на промежуточных опорах снижает риск обратного перекрытия изоляции при молниевых ударах и обеспечивает заземление конструкций вдоль линии.

В нормальном режиме промежуточная опора воспринимает вертикальную нагрузку от проводов, тросов и гирлянд изоляторов, а также горизонтальное ветровое давление. Продольные тяжения проводов — задача анкерно-угловых конструкций серии У данного типового проекта. Промежуточная опора должна выдерживать и аварийный обрыв одного провода без потери устойчивости конструкции.

Защита металлоконструкции от коррозии обеспечивается горячим цинкованием всех деталей. Конструкция изготавливается на заводе из стального проката и поставляется в разобранном виде для монтажа с применением стандартной грузоподъёмной техники. Опора Р2+5 применяется в составе единой системы конструкций проекта 3.407-106 совместно с другими промежуточными и анкерно-угловыми опорами. Болтовые соединения элементов позволяют вести монтаж непосредственно на трассе без необходимости дополнительных сварочных работ.
