Опора Р1+5П

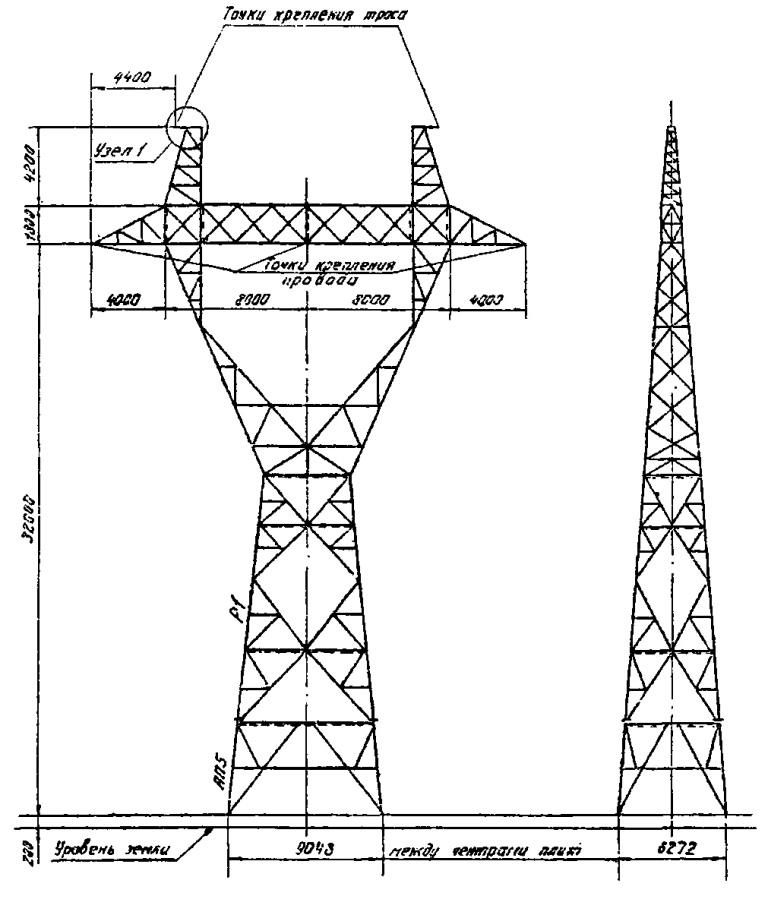

Среди стальных решётчатых опор одноцепных ВЛ 500 кВ серии Р1 по типовому проекту 3.407-106 (3539тм-т2) модификация Р1+5П выделяется повышенной несущей способностью при тех же высотных параметрах, что и стандартная Р1+5. Общая высота — 38 м, уровень траверсы — 32,5 м, ширина базы — 9×6,3 м.

Масса металлоконструкции по чертежу КМ без защитного покрытия составляет 14 730 кг, с горячим цинкованием — 15 338 кг. Сравнение с базовым исполнением Р1+5 (13 240 / 13 637 кг) показывает, что данная модификация тяжелее примерно на 1 700 кг в оцинкованном исполнении. Это свидетельствует об усиленных сечениях несущих элементов, обеспечивающих расчётный запас прочности для условий с повышенными нагрузками.

Опора предназначена для прямых участков трассы воздушных линий электропередачи. Основные воспринимаемые нагрузки — вертикальная от веса проводов и гирлянд изоляторов, а также поперечная ветровая в нормальном и аварийном режимах. Продольные усилия от тяжения проводов промежуточными опорами в нормальном режиме не воспринимаются: эту роль выполняют анкерно-угловые конструкции серии У данного типового проекта.

Надставка ствола на 5 м к базовой отметке серии Р1 позволяет поднять точку подвеса проводов там, где рельеф трассы, пересечение с дорогами или иными объектами не допускает применения конструкций стандартной высоты. Выбор между Р1+5 и Р1+5П определяется проектными расчётами нагрузок для конкретного участка и пролёта ВЛ 500 кВ.

Горячее цинкование металлоконструкций является обязательным для опор наружной установки и обеспечивает долгосрочную защиту от атмосферной коррозии. Конструкция поставляется в разобранном виде. Стальные элементы соединяются болтами в соответствии с рабочей документацией, что позволяет производить монтаж непосредственно в полевых условиях трассы с применением грузоподъёмной техники. Опора Р1+5П применяется совместно с другими конструкциями серии Р1 и анкерно-угловыми опорами проекта 3.407-106.
