Промежуточная стальная опора ВЛ 500 кВ, марка ПС500н-3+12 (V). Высота 47,5 м, масса 22595 кг.
Типовой проект и рабочие чертежи: 7.500.01-КМ
ПС500н-3+12 (V) — самая металлоёмкая промежуточная опора серии новой унификации для ВЛ 500 кВ: 22 595 кг с горячим цинкованием. Здесь соединены максимальная надставка серии (12 м) и расчёт на V ветровой район.

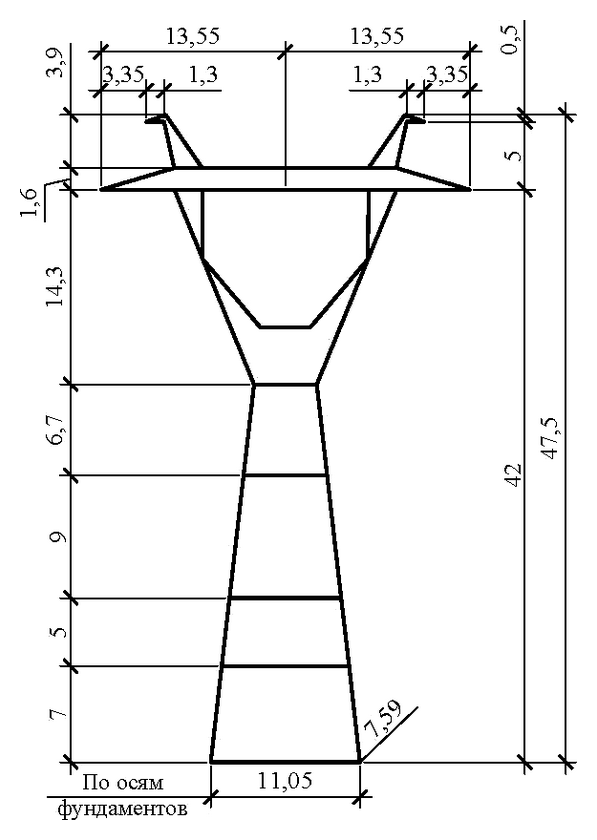

Общая высота — 47,5 м, отметка траверсы — 42 м, размер основания — 11,05 м. Опора промежуточная, одностоечная, для ВЛ 500 кВ; рабочие чертежи 7.500.01-КМ типового проекта новой унификации 7.500.01. Район по гололёду — II–IV.
Масса металлоконструкции по чертежу КМ — 21 384 кг, вклад горячего цинкования — 1211 кг. Против исполнения для II–IV районов того же габарита прибавка составляет 1471 кг — наибольшая разница между ветровыми исполнениями во всей группе. Причина в геометрии: у опоры высотой почти пятьдесят метров собственная парусность решётки даёт значительную долю расчётного момента, и переход в V ветровой район отражается на массе особенно заметно.
По металлоёмкости эта промежуточная опора сопоставима с анкерно-угловой У500н-1 (22 053 кг), что для промежуточных конструкций нетипично и объясняется сочетанием предельного габарита и предельных ветровых нагрузок.
Расчётные провода — АС 300/39, АС 400/51, АСк2у 300/39, АСк2У 300/66, АСк2у 400/51, АСВП 295/44, АСВП 403/61. Грозозащитные тросы — ГТК20-0/70-11.1, 11.0-МЗ-В-ОЖ-Н-Р, ОКГТ-20-280.
ООО «ЭнергоПромКонструкция» изготавливает опоры новой унификации серии 7.500.01 из горячекатаного проката — с горячим цинкованием, комплектной поставкой метизов и деталей крепления гирлянд, по чертежам КМ и КМД.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора ПС500н-3+12 (V) — промежуточная новой унификации, одноцепная, для воздушных линий электропередачи 500 кВ.
Полная высота — 47,5 м, отметка нижней траверсы — 42 м, размер основания — 11,05 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 21384 кг без покрытия и 22595 кг с горячим цинкованием. На цинковый слой приходится 1211 кг.
Опора ПС500н-3+12 (V) выполняется по рабочим чертежам 7.500.01-КМ. Расчётные климатические условия: район по гололёду — II–IV, ветровой район — V. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 300/39, АС 400/51, АСк2у 300/39, АСк2У 300/66, АСк2у 400/51, АСВП 295/44, АСВП 403/61. Грозозащитные тросы — ГТК20-0/70-11.1, 11.0-МЗ-В-ОЖ-Н-Р, ОКГТ-20-280.
