Опора ПП500-7-I

Провод марки 3хАС400/51 и грозозащитный трос AnC-70/72 определяют расчётную нагрузочную схему промежуточной опоры ПП500-7-I, входящей в серию типового проекта 3.407.2-160 (12106тм-т1). Применение провода АС — без нераскручивающейся пряди — вместо АnС отражает использование на данных участках трасс проводов традиционного кручения, характерного для исторически сложившихся стандартов отдельных эксплуатирующих организаций или для климатических зон, где скрутка нераскручивающегося типа не является определяющим требованием.

Конструкция выполнена в одноцепном исполнении на оттяжках. Мачта работает преимущественно на центральное сжатие, тогда как поперечные и продольные горизонтальные нагрузки — ветровое давление на провода, трос и конструкцию — воспринимаются системой стальных тросовых оттяжек, анкерованных в грунт. Такая схема позволяет получить высокую несущую способность при относительно небольшом расходе металла на саму мачту и применяется при невозможности обеспечить достаточный размер фундамента для самонесущей опоры.

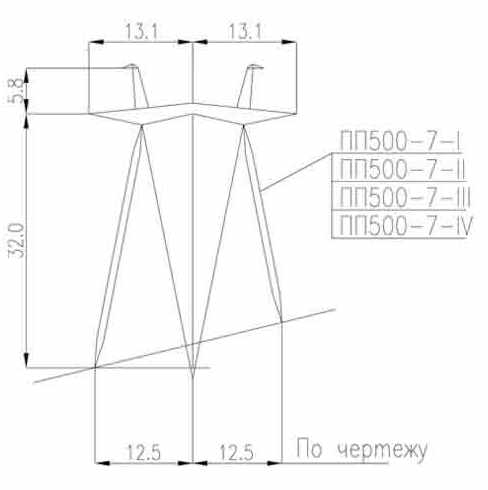

Общая высота — 37,8 м, высота траверсы — 32 м. Промежуточный тип опоры ЛЭП исключает передачу нормированного продольного тяжения проводов на конструкцию: этот вид усилия воспринимается анкерно-угловыми опорами, расположенными через анкерные пролёты. В нормальном режиме работы тяжение в смежных пролётах взаимно уравновешивается, и мачта нагружена только вертикально и поперечно.

Масса металлоконструкции по чертежу КМ без цинка — 11401 кг, с горячим цинкованием — 11840 кг. Горячее цинкование конструкций такой массы выполняется в промышленных ваннах с контролем температуры расплава и толщины покрытия по периметру каждого элемента. Это гарантирует однородность антикоррозионного слоя на сложных пространственных узлах решётчатой мачты и в зонах резьбовых соединений.
