Опора ПБ3-IV

Опора ПБ3-IV — финальное климатическое исполнение серии ПБ3 в линейке промежуточных оттяжечных конструкций для ВЛ 500 кВ по типовому проекту 3.407-106 (3539тм-т2). Данное исполнение соответствует наименее жёстким расчётным климатическим условиям внутри серии ПБ3, что проявляется в минимальных для серии значениях ширины базы и массы конструкции.

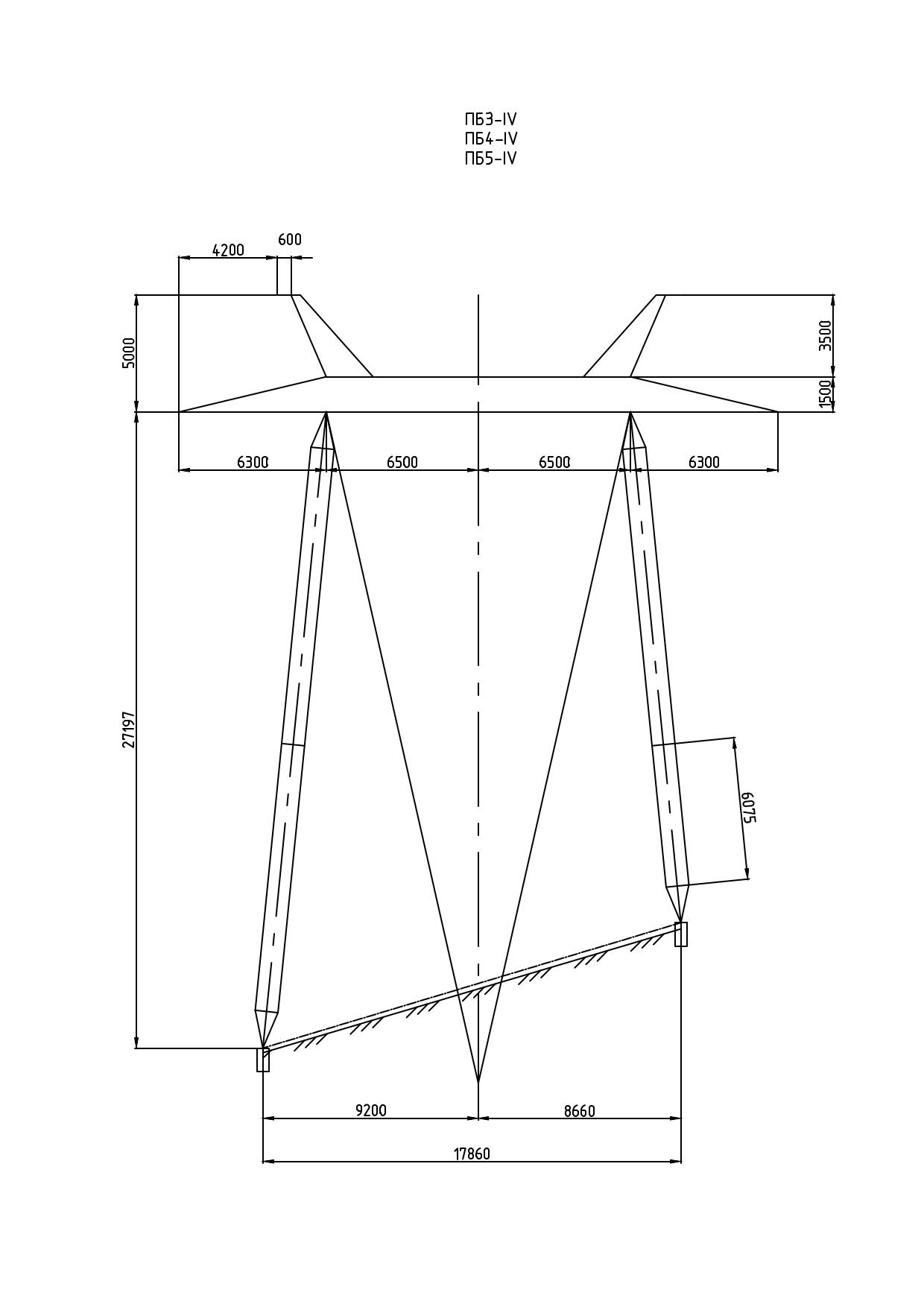

Ширина базы — 17,9 м. Высота опоры сохраняется единой для всей серии — 32,2 м при уровне траверсы 27,2 м. Провод — 3хАnС400/51 (расщеплённая фаза), грозозащитный трос — АnС70/72. Масса конструкции: 7024 кг без горячего цинкования и 7228 кг с покрытием. Сопоставление с базовым исполнением ПБ3 (масса 7323/7530 кг, база 18,4 м) показывает: IV исполнение легче на 299 кг и имеет суженный опорный контур, что напрямую связано с уменьшенными расчётными нагрузками IV климатического района.

Несмотря на минимальные в серии ПБ3 значения базы и массы, опора ПБ3-IV обеспечивает нормативную несущую способность для своего климатического района применения. Оттяжечная схема работы конструкции — ствол сжат, горизонтальные нагрузки в оттяжках — позволяет поддерживать высокое соотношение несущей способности к массе металла по сравнению с самонесущими опорами аналогичного назначения.

Опора ПБ3-IV устанавливается на прямолинейных участках трассы ВЛ — промежуточный тип конструкции исключает применение в узлах изменения направления линии. Провод 3хАnС400/51 монтируется на поддерживающих гирляндах изоляторов без анкерного крепления: тяжение в продольном направлении отсутствует. Горячее цинкование металлоконструкций обеспечивает долговечность и соответствие нормативным требованиям к антикоррозийной защите объектов электроэнергетики. Типовой проект 3.407-106 гарантирует строительную совместимость опор серии ПБ3 с конструкциями смежных серий. Снижение массы опоры при переходе к IV исполнению позволяет уменьшить транспортную нагрузку и упростить монтаж в районах с ограниченным доступом, не жертвуя при этом нормативной несущей способностью конструкции.
