Промежуточная стальная опора ВЛ 500 кВ, марка ПБ3-II. Высота 32,2 м, масса 7372 кг.
Типовой проект и рабочие чертежи: 3.407-106 (3539тм-т2)
Конструктивные параметры опоры ПБ3-II отражают требования второго климатического района в рамках серии ПБ3 промежуточных оттяжечных опор для ВЛ 500 кВ. Типовой проект 3.407-106 (3539тм-т2) определяет конструктивную схему, марки сталей и требования к антикоррозийной защите, что обеспечивает единый стандарт качества для всей серии.
Высота опоры — 32,2 м, отметка траверсы — 27,2 м. Ширина базы 18,1 м обеспечивает пространственную устойчивость при расчётных нагрузках II климатического исполнения. Провод расщеплённой фазы — 3хАnС400/51, трос грозозащиты — АnС70/72. Масса стальной конструкции: 7174 кг без цинкования, 7372 кг с горячим цинкованием. Разница в массе между исполнениями I и II составляет около 83 кг — за счёт снижения сечений отдельных элементов при меньших расчётных нагрузках.
Система оттяжек, используемая в конструкции, позволяет существенно снизить металлоёмкость ствола по сравнению с самонесущими опорами при равной расчётной нагрузке. Оттяжки воспринимают горизонтальную составляющую ветрового давления на провода и ствол опоры, удерживая конструкцию от потери устойчивости в поперечном направлении. Расстановка якорных фундаментов определяется длиной оттяжек и шириной базы — при базе 18,1 м анкеры расположены на удалении, обеспечивающем рабочий угол оттяжки.
Опора является промежуточной — размещается на рядовых пролётах прямолинейного участка трассы и не рассчитана на восприятие тяжения проводов в продольном направлении. Все нагрузки от фазовых проводов передаются через подвесные гирлянды изоляторов вертикально. Применение расщеплённого провода АnС400/51 соответствует установившейся практике проектирования протяжённых ВЛ 500 кВ, где снижение потерь на корону является одним из ключевых критериев выбора проводника. Горячее цинкование обеспечивает длительную коррозийную стойкость конструкции без дополнительных защитных мероприятий. Типовой проект 3.407-106 (3539тм-т2) гарантирует конструктивную совместимость опоры ПБ3-II с фундаментами, арматурой подвески и монтажными приспособлениями, принятыми в проекте ВЛ 500 кВ.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора ПБ3-II — промежуточная на оттяжках, одноцепная, для воздушных линий электропередачи 500 кВ.

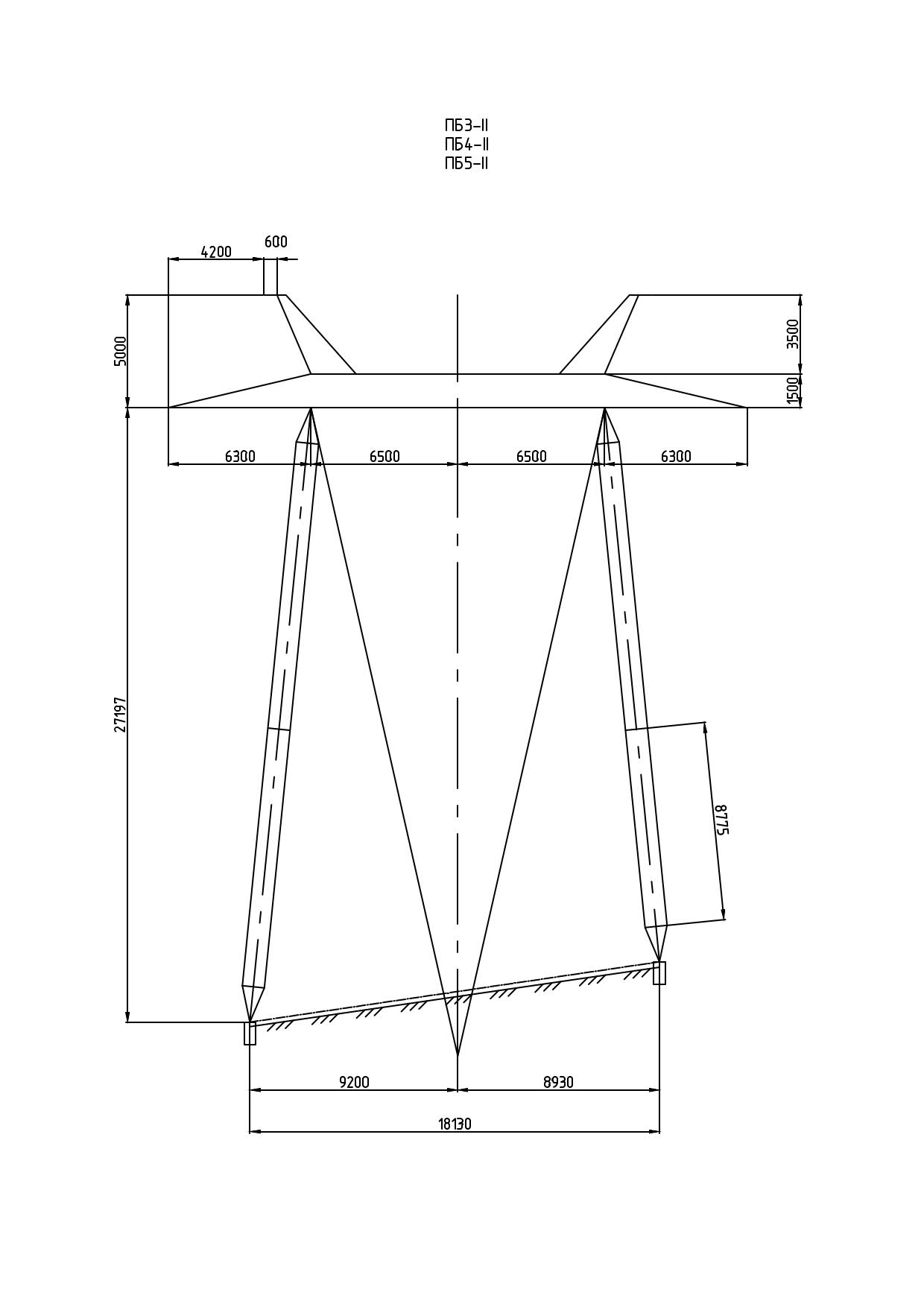

Полная высота — 32,2 м, отметка нижней траверсы — 27,2 м, размер основания — 18,1 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 7174 кг без покрытия и 7372 кг с горячим цинкованием. На цинковый слой приходится 198 кг.
Опора ПБ3-II выполняется по рабочим чертежам 3.407-106 (3539тм-т2). Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — 3хАnС400/51. Грозозащитные тросы — АnС70/72.
