Опора ПБ3-III

Среди исполнений серии ПБ3 опора ПБ3-III занимает третью позицию по расчётной нагрузке. Конструкция разработана для применения на прямолинейных участках одноцепных ВЛ 500 кВ в рамках типового проекта 3.407-106 (3539тм-т2) и предназначена для районов с умеренными ветровыми нагрузками внутри диапазона серии ПБ3.

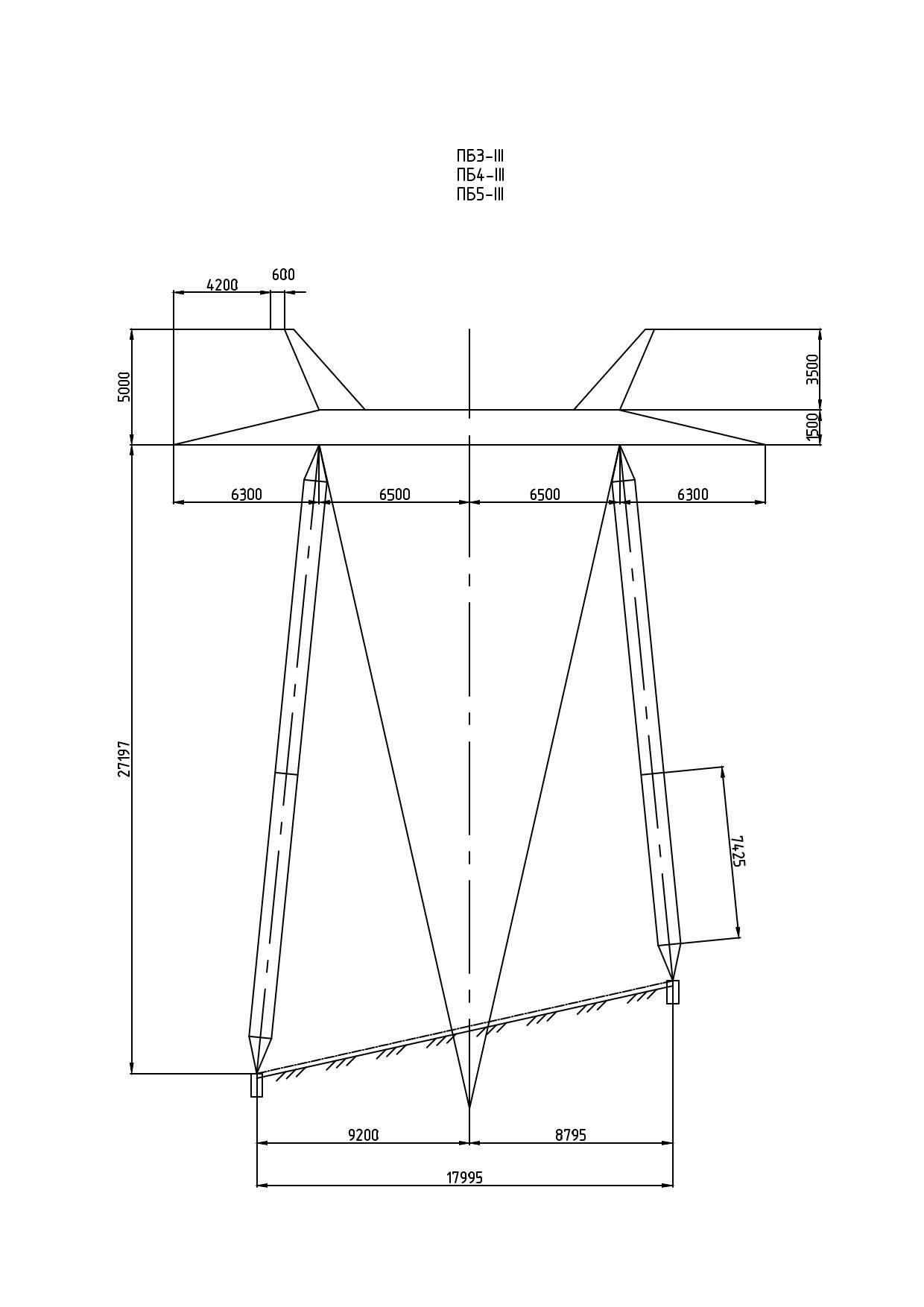

Высота опоры — 32,2 м, траверса расположена на уровне 27,2 м. Ширина базы — ровно 18,0 м, что соответствует расчётным требованиям III климатического исполнения. Провод — 3хАnС400/51, грозозащитный трос — АnС70/72. Масса металлоконструкции по чертежу КМ составляет 7092 кг без цинкования и 7300 кг с горячим цинком. Разница в массе между исполнениями II и III в серии ПБ3 составляет 82 кг, что отражает точечную оптимизацию сечений несущих элементов.

Горячее цинкование является стандартным и обязательным методом антикоррозийной защиты для опор ВЛ сверхвысокого напряжения. Цинковый слой, нанесённый методом погружения в расплав, обеспечивает катодную защиту стали и надёжно работает даже при механических повреждениях покрытия в процессе монтажа и эксплуатации. Для опор, работающих в условиях переменного гололёда и ветра, надёжность антикоррозийной защиты особенно критична.

Отличие промежуточных оттяжечных опор от самонесущих заключается в распределении нагрузок: ствол воспринимает преимущественно осевое сжатие, а горизонтальные усилия перехватываются системой оттяжек. Это позволяет сократить сечения несущих поясов ствола и добиться значительной экономии металла при строительстве протяжённых ВЛ 500 кВ. На каждый километр протяжённой линии суммарная разница в массе между оттяжечными и самонесущими промежуточными опорами составляет несколько тонн.

Опора не предназначена для угловых участков трассы и устанавливается только там, где провод идёт без изменения направления. Провод расщеплённой фазы 3хАnС400/51 крепится в поддерживающих гирляндах изоляторов без анкерного закрепления — тяжение в продольном направлении не возникает.
