Опора ПБ2-IV

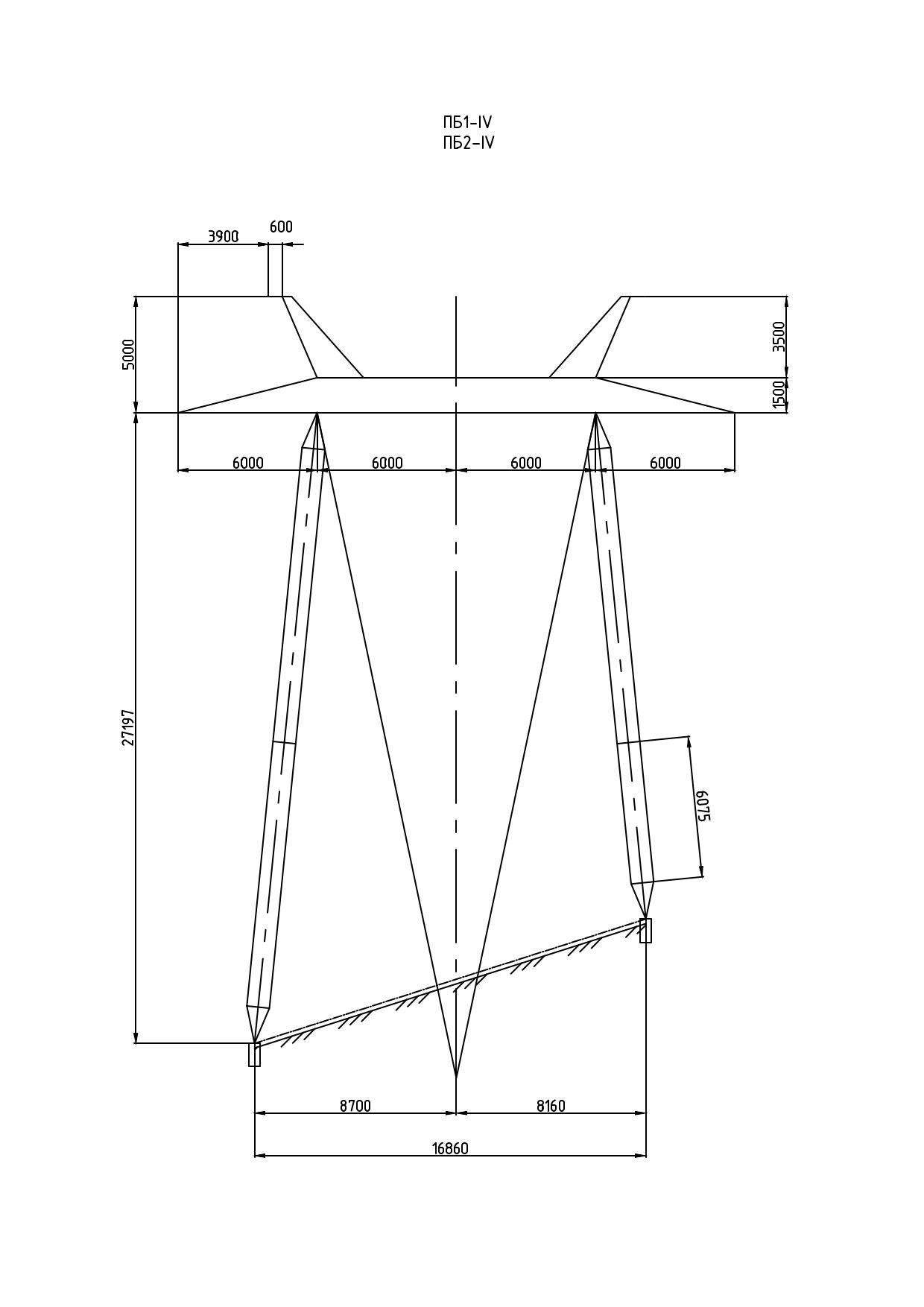

Опора ПБ2-IV завершает ряд климатических исполнений серии ПБ2 промежуточных конструкций на оттяжках для ВЛ 500 кВ. Параметры данного исполнения отражают наименее жёсткие расчётные климатические условия внутри серии: ширина базы составляет 16,9 м при той же общей высоте 32,2 м и отметке траверсы 27,2 м, что и у всех прочих исполнений серии.

Монтируемый провод — 3хАnС400/51, грозозащитный трос — АnС70/72. Масса металлоконструкции по рабочей документации: без антикоррозийной защиты — 6460 кг, с горячим цинкованием — 6645 кг. Горячее цинкование является обязательным для опор класса напряжения 500 кВ, эксплуатирующихся на открытых участках трасс с прямым атмосферным воздействием на протяжении всего нормативного срока службы линии.

Оттяжечная схема данной конструкции рассчитана на работу в условиях умеренных ветровых нагрузок IV климатического района. Тросовые оттяжки принимают горизонтальные нагрузки и разгружают ствол опоры: он работает на осевое сжатие без значительного изгибающего момента. Такое разделение функций существенно снижает расход стали по сравнению с самонесущими опорами эквивалентной высоты.

Минимальная в серии ширина базы — 16,9 м — ведёт к уменьшению плеча оттяжек и соответственно к снижению их натяжения при тех же горизонтальных нагрузках. Это означает, что анкерные фундаменты для исполнения IV испытывают меньшие вырывающие усилия, что позволяет снизить объём земляных работ и расход бетона при возведении фундаментов.

Опора применяется на рядовых пролётах прямолинейного участка линии. Промежуточный характер конструкции означает, что провод удерживается в поддерживающих гирляндах без анкерного крепления. Типовой проект 3.407-106 (3539тм-т2) обеспечивает строительную совместимость опор серии ПБ2 с конструкциями других серий при комплексном проектировании ВЛ 500 кВ. Одноцепная компоновка и применение расщеплённого провода АnС400/51 полностью соответствуют требованиям ПУЭ для линий данного класса напряжения.
