Опора ПБ2-III

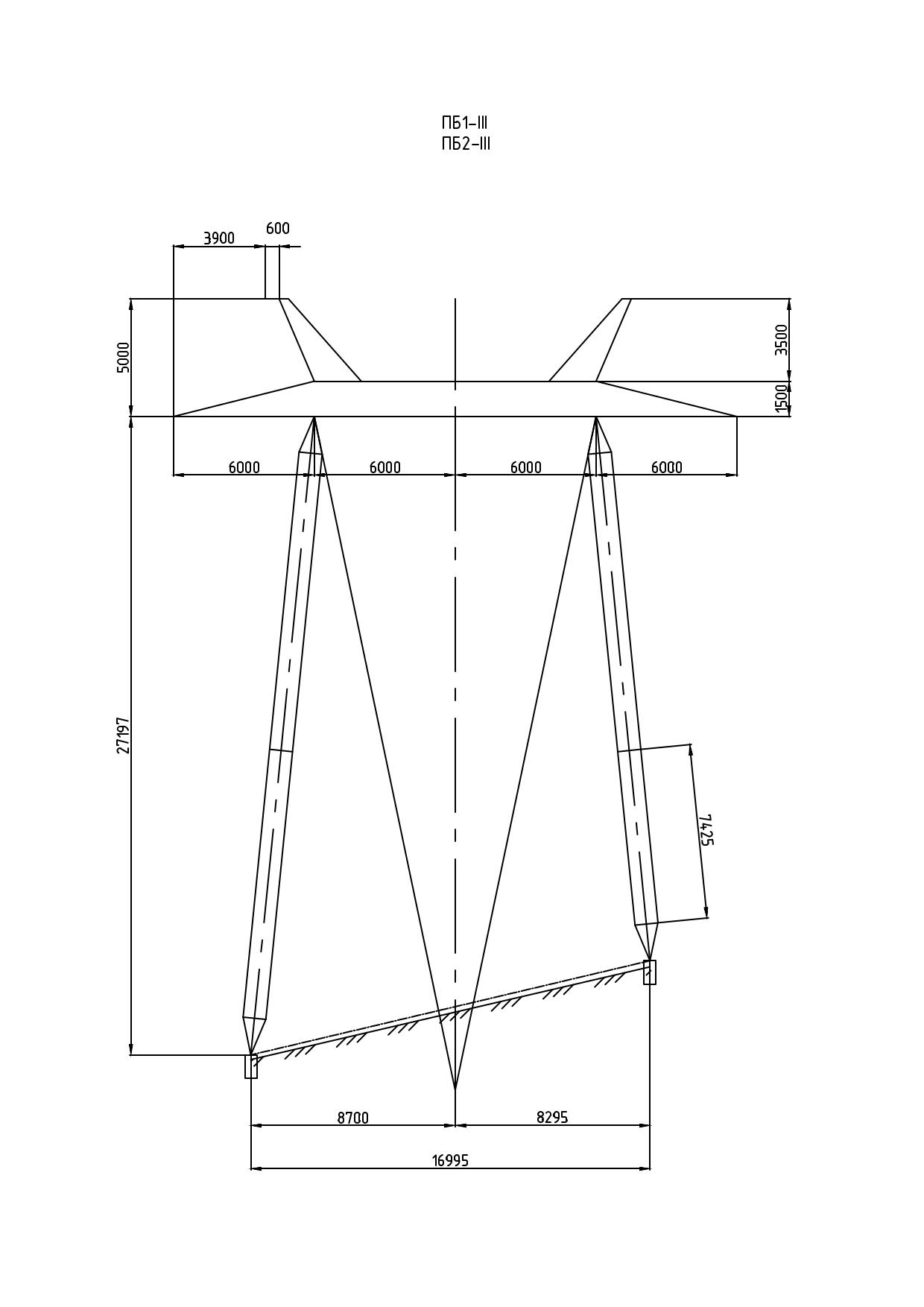

Отличительная черта исполнения ПБ2-III среди конструкций серии ПБ2 — ширина базы ровно 17,0 м, соответствующая расчётным климатическим параметрам III района применения. Опора предназначена для прямолинейных участков одноцепных воздушных линий 500 кВ, разработана по типовому проекту 3.407-106 (3539тм-т2) и относится к промежуточному типу конструкций.

Основные характеристики: общая высота конструкции 32,2 м, отметка крепления провода на траверсе — 27,2 м. Провод расщеплённой фазы марки 3хАnС400/51 подвешивается на подвесных гирляндах изоляторов; грозозащитный трос АnС70/72 фиксируется на вершине опоры. Масса металлоконструкции: 6523 кг без цинкования, 6710 кг — с горячим цинком. Покрытие методом горячего цинкования формирует надёжный защитный слой на всех элементах конструкции, включая труднодоступные внутренние поверхности профилей.

Опора на оттяжках воспринимает поперечные ветровые нагрузки, передавая горизонтальную составляющую через тросы к заглублённым анкерам, а вертикальную нагрузку — через ствол к основному фундаменту. Применение расщеплённого провода 3хАnС400/51 снижает потери на корону и улучшает распределение электрического поля в приземном слое, что является обязательным условием для ВЛ 500 кВ.

Промежуточный тип опоры подразумевает отсутствие продольного тяжения: провод монтируется в поддерживающих гирляндах без анкерного крепления. Это принципиальное отличие от анкерно-угловых конструкций, которые устанавливаются на углах поворота трассы и воспринимают полное тяжение проводов с обеих сторон угла. Такое разделение типов конструкций позволяет оптимально распределить металл между опорами линии: облегчённые промежуточные несут только вертикальные и поперечные нагрузки, а более тяжёлые анкерные — продольные.

Типовой проект 3.407-106 (3539тм-т2) обеспечивает полную строительную совместимость опор серии ПБ2 при проектировании протяжённых ВЛ 500 кВ. Горячее цинкование металлоконструкций выполняется до поставки на строительную площадку и обеспечивает нормативную защиту от коррозии на всём протяжении срока службы без дополнительных окрасочных работ в полевых условиях.
