Опора ПБ2-I

Климатическое исполнение I серии ПБ2 — опора ПБ2-I — предназначено для одноцепных воздушных линий 500 кВ на прямолинейных участках трассы. Конструкция относится к типовому проекту 3.407-106 (3539тм-т2) и представляет наиболее нагруженный вариант модели ПБ2 применительно к требованиям конкретных климатических условий.

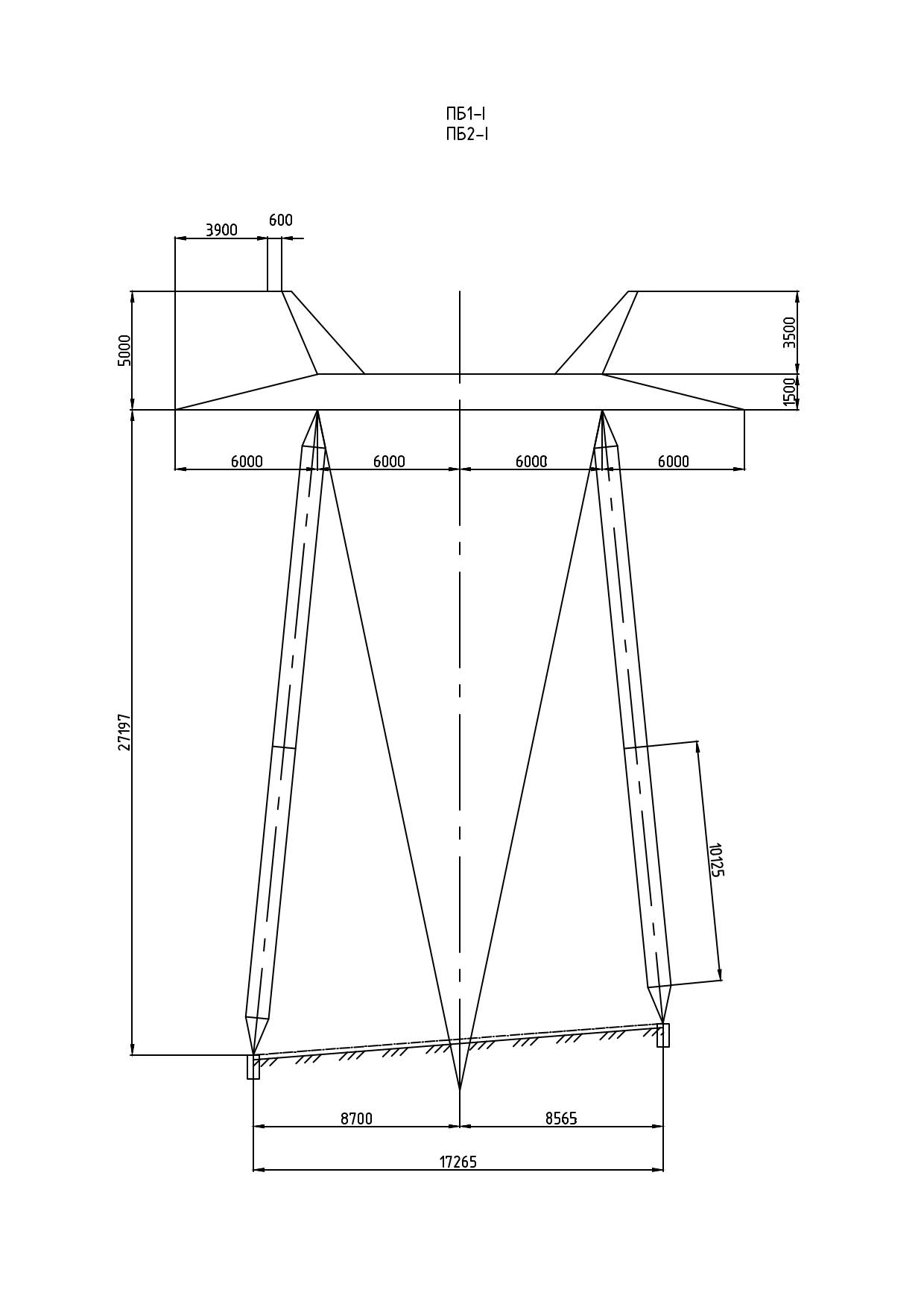

Высота опоры — 32,2 м, отметка траверсы — 27,2 м. Ширина базы 17,3 м обеспечивает пространственную жёсткость системы оттяжек при расчётных горизонтальных нагрузках I климатического исполнения. Провод — 3хАnС400/51 (расщеплённая фаза из трёх проводников на каждую фазу), грозозащитный трос — АnС70/72. Расщеплённый провод снижает активное сопротивление и уровень электрического поля в приземном слое вдоль трассы.

Масса конструкции по чертежу КМ без горячего цинкования — 6647 кг; с цинкованием — 6839 кг. Антикоррозийная защита методом горячего цинкования является стандартным решением для опор ВЛ, работающих в условиях переменной влажности, выпадения осадков и возможного контакта с гололёдными отложениями на протяжении всего срока службы.

Промежуточные опоры данной серии работают в пролётах без горизонтальных углов поворота трассы. Они воспринимают вертикальные нагрузки от веса расщеплённого провода и поперечные ветровые нагрузки, передавая их через систему оттяжек на якорные фундаменты. Тросовые оттяжки позволяют применять облегчённый ствол, сохраняя при этом высокую несущую способность конструкции в целом.

Сравнительный анализ исполнений ПБ2 показывает закономерное снижение ширины базы и массы при переходе от I к IV исполнению. Это обусловлено уменьшением расчётных нагрузок, используемых при подборе сечений элементов для каждого климатического района. Опора ПБ2-I является наиболее тяжёлой в серии ПБ2 и применяется на участках с наиболее жёсткими ветровыми и гололёдными условиями среди четырёх климатических исполнений. Горячее цинкование в заводских условиях гарантирует долговечность антикоррозийной защиты на весь нормативный срок службы линии.
