Промежуточная стальная опора ВЛ 500 кВ, марка ПБ2-II. Высота 32,2 м, масса 6774 кг.
Типовой проект и рабочие чертежи: 3.407-106 (3539тм-т2)
Климатическое исполнение II опоры ПБ2 занимает промежуточное положение в ряду вариантов данной модели по расчётным нагрузкам. Конструкция разработана для одноцепных ВЛ 500 кВ в составе типового проекта 3.407-106 (3539тм-т2) и устанавливается на рядовых пролётах прямолинейных участков трассы.
Конструктивные параметры: высота общая 32,2 м, уровень траверсы 27,2 м, ширина базы 17,3 м. Основной провод — 3хАnС400/51 (расщеплённая фаза), грозозащитный трос — АnС70/72. Масса металлоконструкции — 6585 кг без покрытия и 6774 кг после горячего цинкования. По сравнению с исполнением I масса снижается на 62 кг — за счёт уменьшения сечений отдельных несущих элементов при менее жёстких расчётных нагрузках II климатического исполнения.
Опора на оттяжках воспринимает поперечные ветровые нагрузки, передавая горизонтальную составляющую через тросы к заглублённым анкерным плитам, а вертикальную нагрузку от веса проводов и троса — через ствол к основному фундаменту. Принципиально важно, что промежуточные опоры данного типа не воспринимают продольных тяжений: провод крепится в поддерживающих гирляндах изоляторов с возможностью продольного отклонения.
Горячее цинкование элементов методом горячего погружения обеспечивает срок службы защитного слоя, сопоставимый с нормативным сроком службы ВЛ. Это особенно важно для оттяжечных опор, у которых стальные тросы, скобы и соединительные детали постоянно подвержены прямому атмосферному воздействию. Цинковый слой защищает сталь как физическим барьером, так и электрохимически, что обеспечивает надёжность конструкции даже в агрессивных климатических условиях.
Оттяжечная схема несения нагрузок характерна для промежуточных опор данной серии и особенно эффективна на равнинных трассах с большой протяжённостью прямолинейных участков. Одноцепная компоновка позволяет обслуживать каждую фазу линии независимо в ходе ремонтных работ. Типовой проект 3.407-106 (3539тм-т2) обеспечивает строительную совместимость конструкции со стандартными фундаментами и арматурой подвески, принятыми для класса напряжения 500 кВ.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора ПБ2-II — промежуточная на оттяжках, одноцепная, для воздушных линий электропередачи 500 кВ.

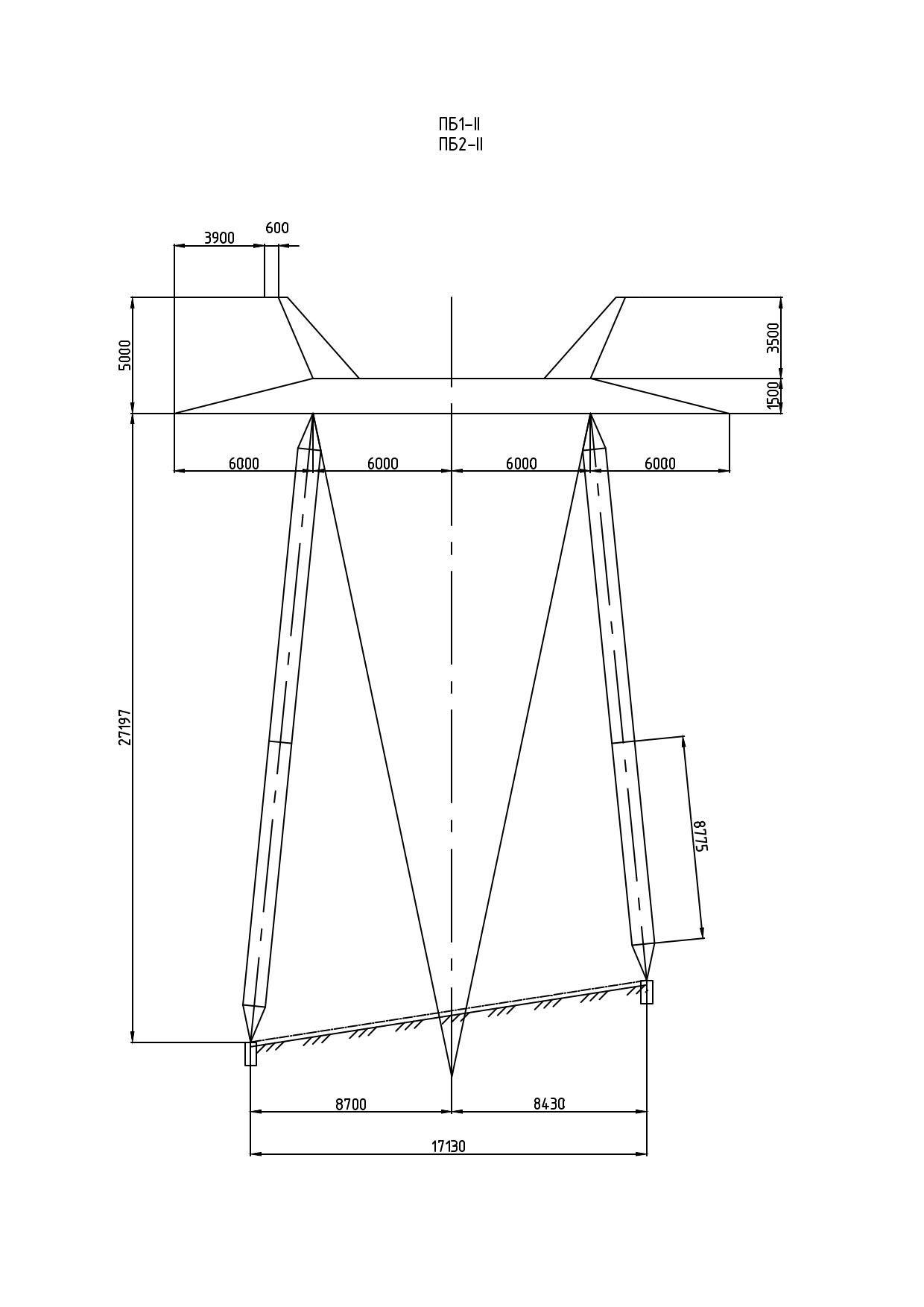

Полная высота — 32,2 м, отметка нижней траверсы — 27,2 м, размер основания — 17,3 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 6585 кг без покрытия и 6774 кг с горячим цинкованием. На цинковый слой приходится 189 кг.
Опора ПБ2-II выполняется по рабочим чертежам 3.407-106 (3539тм-т2). Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — 3хАnС400/51. Грозозащитные тросы — АnС70/72.
