Опора ПС35-4ПГ

Повышенный вертикальный габарит на двухцепной промежуточной опоре 35 кВ требуется в тех пролётах, где нормативные требования к изоляционному расстоянию до земли или препятствия не выполняются при стандартной высоте 21 м. Опора ПС35-4ПГ с общей высотой 26 м решает эту задачу в рамках типового проекта 3.407-94 (3079тм-т6) — базовой для серии ПС35-4. Суффикс «ПГ» прямо указывает на повышенный габарит как определяющую конструктивную характеристику.

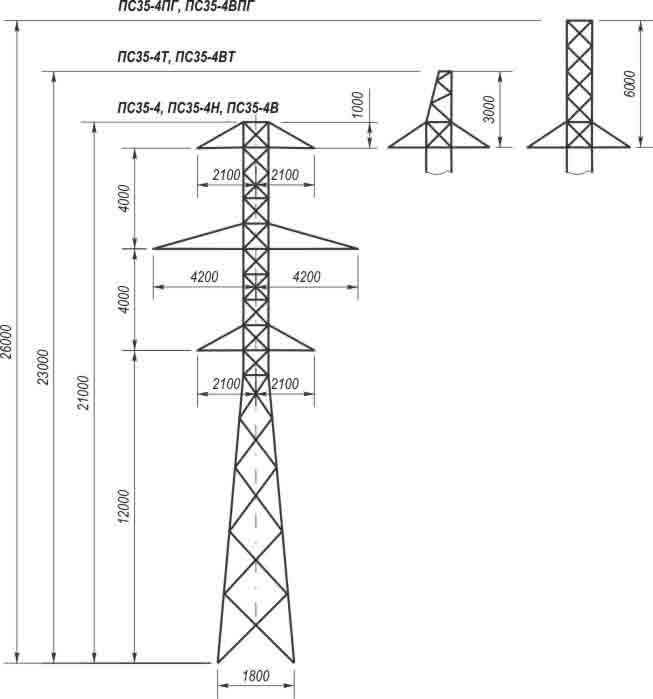

Высота траверсы составляет 12 м при общей высоте 26 м. Конструкция оснащена тросостойкой в верхней части стойки, обеспечивающей возможность крепления грозозащитного троса. Это делает ПС35-4ПГ универсальным решением для участков трассы с одновременными требованиями к повышенному габариту и молниезащите. Ширина базы — 2,06 м — сохраняется неизменной относительно базовых исполнений серии. Обе цепи 35 кВ подвешиваются в поддерживающем режиме.

Масса металлоконструкции без покрытия составляет 2327 кг, с горячим цинкованием — 2416 кг. Прирост массы относительно ПС35-4 (2104/2183 кг) составляет около 233 кг без цинка — это масса дополнительных секций ствола и тросостойки. Горячее цинкование нанесено методом погружения и надёжно защищает все элементы конструкции, включая фасонные детали тросостойки.

Типовой проект 3.407-94 (3079тм-т6) объединяет стандартные и повышенные по высоте исполнения серии ПС35-4. Болтовые соединения обеспечивают стандартную технологию монтажа в полевых условиях. ПС35-4ПГ востребована на двухцепных ВЛ 35 кВ на участках с повышенными требованиями к вертикальному габариту и одновременной необходимостью крепления грозозащитного троса. Применение ПС35-4ПГ позволяет обходиться без специальных переходных конструкций там, где повышенный вертикальный габарит требуется на нескольких смежных промежуточных пролётах двухцепной ВЛ 35 кВ без применения специальных переходных конструкций, что снижает разнообразие типоразмеров и упрощает управление поставками на строительном объекте.
