Опора ПС35-2

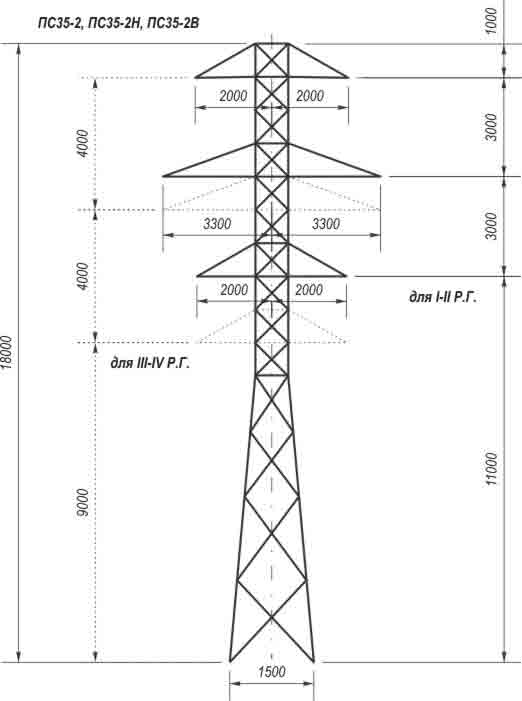

Размещение двух цепей 35 кВ на одной опоре снижает потребность в отчуждении земли и уменьшает суммарное количество опорных конструкций на линии. Именно такая компоновка реализована в двухцепной промежуточной опоре ПС35-2 — стальной решётчатой конструкции высотой 18 м для прямых участков воздушных линий электропередачи 35 кВ. На прямых участках промежуточная опора воспринимает вертикальные нагрузки от обеих цепей и горизонтальное ветровое давление, не принимая тяжения проводников.

Высота расположения траверс составляет 11 м. Конструкция выполнена без тросостойки: применение грозозащитного троса не предусмотрено проектом либо не требуется по условиям трассы. Ширина базы — 1,5 м — минимальна для данной серии и позволяет снизить объём фундаментных работ. Компактные размеры в плане удобны при установке в стеснённых условиях — вблизи дорог, на сельскохозяйственных угодьях или в населённых пунктах.

Масса металлоконструкции составляет 1670 кг без покрытия и 1735 кг после горячего цинкования. Небольшая масса опоры обеспечивает удобство транспортировки стандартным грузовым транспортом и возможность монтажа с применением лёгкой грузоподъёмной техники. Горячее цинкование надёжно защищает сталь от коррозии в открытой атмосфере на весь нормативный срок службы.

Опора разработана по типовому проекту 3.407-68/73 (3078тм-т7) — одному из классических решений для двухцепных промежуточных опор распределительных линий 35 кВ. Болтовые соединения всех элементов обеспечивают быструю сборку в полевых условиях. Опора ПС35-2 широко применяется на прямых участках двухцепных ВЛ 35 кВ с умеренными нагрузками, прежде всего там, где компактность конструкции и малый вес являются приоритетными эксплуатационными требованиями. Унифицированные болтовые соединения в узлах опоры обеспечивают совместимость с типовыми монтажными приспособлениями и ускоряют темп строительства серийных участков двухцепной ВЛ и снижают требования к квалификации монтажного персонала при освоении новых объектов.
