Промежуточная стальная опора ВЛ 330 кВ, марка П330н-2пг+3.0 (IV). Высота 47,1 м, масса 13742 кг.
Типовой проект и рабочие чертежи: 7.330.01-КМ
П330н-2пг+3.0 (IV) — надставное исполнение двухцепной промежуточной опоры 330 кВ с верхней частью ствола типа «пг», рассчитанное на IV ветровой район. Общая высота 47,1 м, отметка нижней траверсы 25,5 м, размер основания 5,95 м.
Масса металлоконструкции по чертежу КМ — 13 068 кг, с горячим цинкованием — 13 742 кг; цинковый слой весит 674 кг. Против исполнения для II–III районов того же габарита прибавка составляет 606 кг, а относительно П330н-2+3.0 (IV) базового исполнения — 143 кг.
Это вторая по металлоёмкости конструкция группы П330н-2 — тяжелее неё только П330н-2т+3.0 (IV) массой 13 920 кг при высоте 48,3 м. Оба исполнения опираются на один и тот же ствол с отметкой нижней траверсы 25,5 м и различаются компоновкой узла подвески грозозащитного троса.
Опора промежуточная, двухцепная, для ВЛ 330 кВ; типовой проект новой унификации 7.330.01, рабочие чертежи 7.330.01-КМ. Район по гололёду — II–IV.
При высоте свыше сорока семи метров, двенадцати проводах расщеплённых фаз и IV ветровом районе расчёт конструкции определяется главным образом ветровым давлением — как на провода с тросами, так и на саму решётчатую конструкцию.
ООО «ЭнергоПромКонструкция» изготавливает опоры серии П330н из горячекатаного проката по чертежам КМ и КМД, с горячим цинкованием, комплектной поставкой метизов и ведомостями металла.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора П330н-2пг+3.0 (IV) — промежуточная новой унификации, двухцепная, для воздушных линий электропередачи 330 кВ.

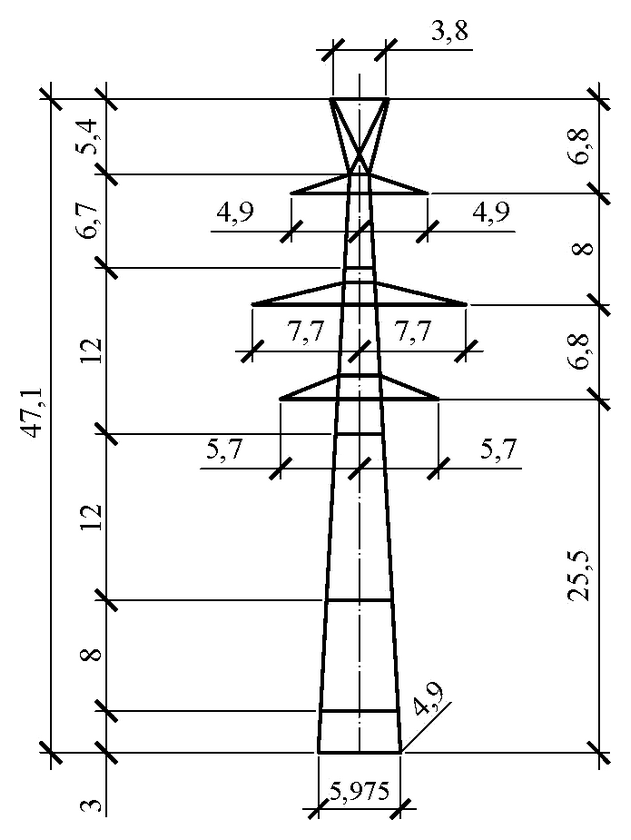

Полная высота — 47,1 м, отметка нижней траверсы — 25,5 м, размер основания — 5,95 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 13068 кг без покрытия и 13742 кг с горячим цинкованием. На цинковый слой приходится 674 кг.
Опора П330н-2пг+3.0 (IV) выполняется по рабочим чертежам 7.330.01-КМ. Расчётные климатические условия: район по гололёду — II–IV, ветровой район — II-III. Возможно изготовление по индивидуальным чертежам КМД.
