Опора П330н-2-5.0 (II-III)

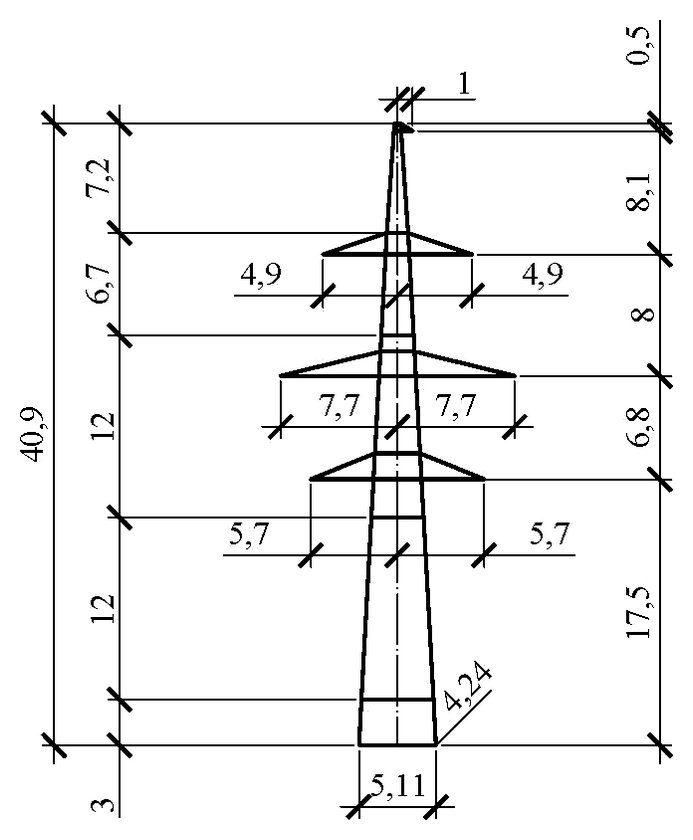

Индекс «-5.0» в шифре П330н-2-5.0 (II-III) означает укорочение ствола на 5 м относительно базовой опоры: общая высота снижается с 45,9 до 40,9 м, отметка нижней траверсы — с 22,5 до 17,5 м, размер основания — с 5,65 до 5,11 м.

Укороченные исполнения применяются на участках с повышенным рельефом, где нормативный габарит провода до земли выдерживается при меньшей строительной высоте опоры. Экономия составляет 1345 кг: 10 672 кг против 12 017 кг с горячим цинкованием. Для двухцепных линий, где каждая опора и без того металлоёмка, такая оптимизация даёт заметный эффект в масштабе всей трассы.

Масса металлоконструкции по чертежу КМ — 10 115 кг, цинковое покрытие добавляет 557 кг. Опора промежуточная, двухцепная, для ВЛ 330 кВ, исполнение для II–III ветровых районов; типовой проект новой унификации 7.330.01, рабочие чертежи 7.330.01-КМ. Район по гололёду — II–IV.

Для класса 330 кВ фазы выполняются расщеплёнными — по два провода в фазе, что снижает напряжённость электрического поля у поверхности провода, потери на корону и уровень радиопомех. При двухцепной подвеске это двенадцать проводов на одной конструкции.

Конструкция одностоечная, свободностоящая, пространственная решётчатая, из стального уголка; все соединения болтовые. Поставляется горячеоцинкованной и разукрупнённой на отправочные марки.

Совместное применение П330н-2-5.0 (II-III), П330н-2 (II-III) и П330н-2+3.0 (II-III) позволяет оптимизировать расстановку опор по профилю трассы без изменения принятых конструктивных решений.
