Промежуточная стальная опора ВЛ 330 кВ, марка П330н-2 (IV). Высота 45,9 м, масса 12478 кг.
Типовой проект и рабочие чертежи: 7.330.01-КМ
П330н-2 (IV) — исполнение базовой двухцепной промежуточной опоры 330 кВ, рассчитанное на IV ветровой район. Геометрия полностью совпадает с исполнением для II–III районов: общая высота 45,9 м, отметка нижней траверсы 22,5 м, размер основания 5,65 м.
Различие заложено в сечениях элементов и выражается массой: 12 478 кг против 12 017 кг с горячим цинкованием, то есть на 461 кг больше. При двухцепной подвеске ветровое давление действует на двенадцать проводов расщеплённых фаз, два грозозащитных троса и на саму решётку высотой почти сорок шесть метров — переход в IV ветровой район даёт существенный прирост момента в заделке.
Фундаментное решение и схема расстановки при смене исполнения не меняются. Это позволяет на границе ветровых районов, проходящей по трассе линии, переходить с одного исполнения на другое без пересмотра проекта производства работ.
Опора промежуточная, двухцепная, для ВЛ 330 кВ; типовой проект новой унификации 7.330.01, рабочие чертежи 7.330.01-КМ. Район по гололёду — II–IV.
Масса металлоконструкции по чертежу КМ — 11 826 кг, вклад цинкового покрытия — 652 кг. Все элементы соединяются на болтах; конструкция поставляется разукрупнённой и монтируется секциями без сварочных работ на трассе.
Высотный ряд этого исполнения — П330н-2-5.0 (IV) высотой 40,9 м, П330н-2 (IV) высотой 45,9 м и П330н-2+3.0 (IV) высотой 48,9 м.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора П330н-2 (IV) — промежуточная новой унификации, двухцепная, для воздушных линий электропередачи 330 кВ.

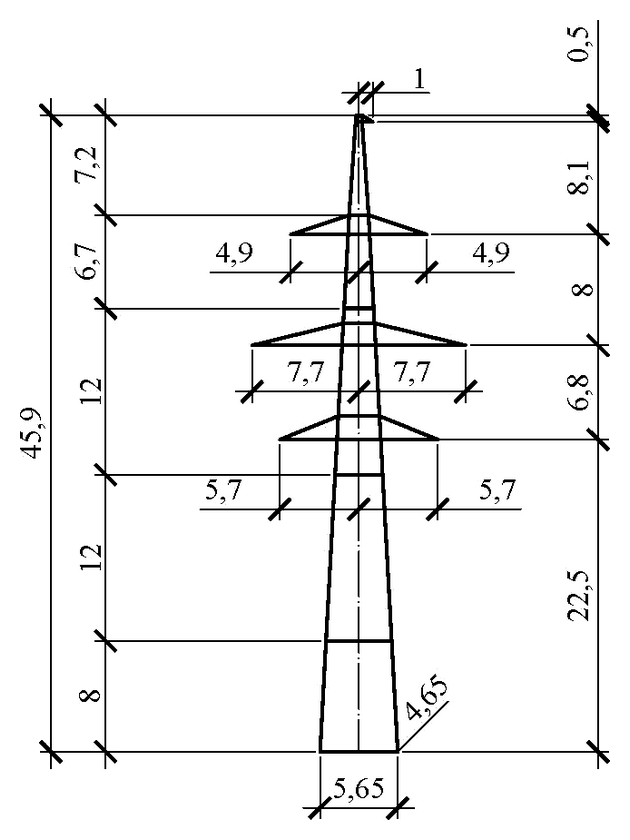

Полная высота — 45,9 м, отметка нижней траверсы — 22,5 м, размер основания — 5,65 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 11826 кг без покрытия и 12478 кг с горячим цинкованием. На цинковый слой приходится 652 кг.
Опора П330н-2 (IV) выполняется по рабочим чертежам 7.330.01-КМ. Расчётные климатические условия: район по гололёду — II–IV, ветровой район — IV. Возможно изготовление по индивидуальным чертежам КМД.
