Промежуточная стальная опора ВЛ 330 кВ, марка П330н-2пг (IV). Высота 44,1 м, масса 12623 кг.
Типовой проект и рабочие чертежи: 7.330.01-КМ
Опора П330н-2пг (IV) — исполнение двухцепной промежуточной конструкции 330 кВ с верхней частью ствола типа «пг», рассчитанное на IV ветровой район. Общая высота 44,1 м, отметка нижней траверсы 22,5 м, размер основания 5,65 м.
Масса металлоконструкции по чертежу КМ — 12 009 кг, с горячим цинкованием — 12 623 кг. Против исполнения для II–III районов того же габарита прибавка составляет 533 кг, а относительно базовой П330н-2 (IV) — 145 кг.
Две цепи класса 330 кВ означают двенадцать проводов расщеплённых фаз плюс грозозащитные тросы, размещённые ярусами по стволу высотой более сорока метров. Расщепление фаз обязательно для этого класса напряжения: оно снижает напряжённость электрического поля у поверхности провода, потери на корону и уровень радиопомех.
Опора промежуточная, двухцепная, для ВЛ 330 кВ; типовой проект новой унификации 7.330.01, рабочие чертежи 7.330.01-КМ. Район по гололёду — II–IV. Цинковое покрытие весит 614 кг.
Конструкция одностоечная, свободностоящая, пространственная решётчатая, из стального уголка; все соединения болтовые. Поставляется горячеоцинкованной и разукрупнённой, монтируется секциями без сварочных работ на трассе.
В том же исполнении доступны П330н-2пг-5.0 (IV) высотой 39,1 м и П330н-2пг+3.0 (IV) высотой 47,1 м.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора П330н-2пг (IV) — промежуточная новой унификации, двухцепная, для воздушных линий электропередачи 330 кВ.

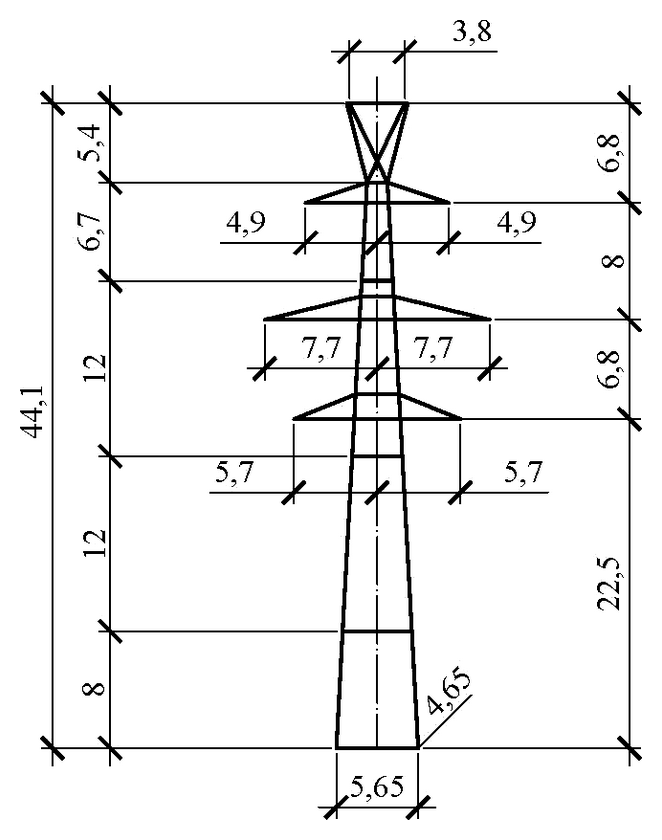

Полная высота — 44,1 м, отметка нижней траверсы — 22,5 м, размер основания — 5,65 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 12009 кг без покрытия и 12623 кг с горячим цинкованием. На цинковый слой приходится 614 кг.
Опора П330н-2пг (IV) выполняется по рабочим чертежам 7.330.01-КМ. Расчётные климатические условия: район по гололёду — II–IV, ветровой район — IV. Возможно изготовление по индивидуальным чертежам КМД.
