Опора ПУС220-2Т

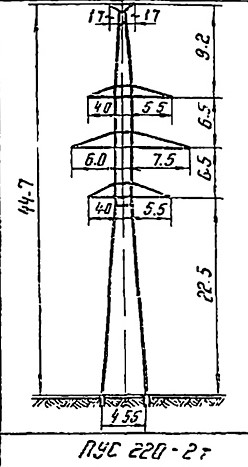

Промежуточная опора ПУС220-2Т — высотный вариант серии ПУС220 по типовому проекту 9284тм-т1. Общая высота конструкции — 44,7 м, уровень траверсы — 22,5 м. По основным габаритам она соответствует ПУС220-2, однако проектная документация иная: 9284тм-т1 вместо 3.407-99, что отражается на конструктивном исполнении несущих элементов и итоговой массе.

Масса металлоконструкции по КМ: 10 408 кг без горячего цинкования и 10 815 кг в оцинкованном исполнении — на 151 кг больше, чем у ПУС220-2 (без цинка). Отличие объясняется иным расположением раскосов или изменёнными параметрами несущих поясов стойки, принятыми в рамках проекта 9284тм-т1.

Ширина базы — 4,55 м. Провод — АС 240/32 — АС 400/51, грозозащитный трос — С70 (ТК-11). Как и все промежуточные опоры класса 220 кВ, ПУС220-2Т воспринимает ветровые поперечные и вертикальные нагрузки; продольное тяжение от провода в нормальном режиме передаётся на анкерные опоры по обе стороны пролётного участка. В аварийном режиме обрыв провода учитывается в расчётных схемах анкерных секций.

Горячее цинкование металлических элементов обеспечивает соответствие антикоррозионным требованиям нормативной документации и многолетнюю эксплуатацию без окрасочных работ в широком диапазоне климатических условий — от I по IV района по ветровому давлению и гололёду.

ПУС220-2Т применяется на одноцепных ВЛ 220 кВ, проектируемых или реконструируемых по типовому проекту 9284тм-т1, в том числе при строительстве в регионах с нестандартными климатическими характеристиками.
