Опора ПУС220-1Т

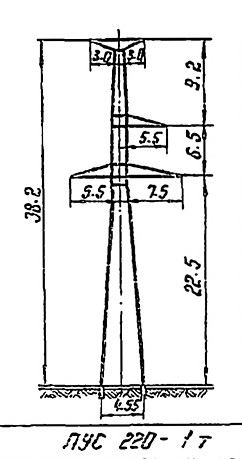

Стальная промежуточная опора ПУС220-1Т предназначена для одноцепных воздушных линий напряжением 220 кВ и разработана по типовому проекту 9284тм-т1. По ключевым габаритным параметрам она совпадает с ПУС220-1: общая высота 38,2 м, уровень траверсы 22,5 м, ширина базы 4,55 м. При этом масса металлоконструкции несколько выше — 7 128 кг без цинкования и 7 406 кг с горячим цинкованием против 6 818/7 084 кг у базового варианта.

Разница в массе на 310 кг (без цинка) обусловлена конструктивными различиями проектного решения 9284тм-т1: иной схемой раскосов, усиленными узлами крепления траверс или изменёнными параметрами поясов решётчатой стойки. Оба варианта рассчитаны на провода АС 240/32 — АС 400/51 и грозозащитный трос С70 (ТК-11), что обеспечивает их совместимость с одной и той же арматурой и гирляндами изоляторов.

Промежуточная опора воспринимает ветровые поперечные нагрузки и вертикальную нагрузку от пролётных масс. Тяжение провода вдоль оси линии в нормальном режиме эксплуатации на промежуточных опорах не является расчётной величиной.

Горячее цинкование всех элементов стойки и траверсы обеспечивает долгосрочную антикоррозионную защиту в соответствии с нормативными требованиями к опорам ВЛ 220 кВ. ПУС220-1Т применяется там, где проектная документация основана на типовом проекте 9284тм-т1: при реновации действующих ВЛ 220 кВ или строительстве новых линий по спецификациям, предписывающим данный проект.

В остальном принципы применения аналогичны ПУС220-1: прямые участки трассы, нормальные и тяжёлые расчётные режимы по ветру и гололёду.
