Опора ПУС220-1

На прямолинейных участках одноцепных ВЛ 220 кВ промежуточная опора ПУС220-1 обеспечивает нормируемые изоляционные расстояния и вертикальный габарит при рациональном расходе металла. Конструкция разработана в рамках типового проекта 3.407-99 (3081тм-т7) и рассчитана на работу с проводами диапазона АС 240/32 — АС 400/51, что делает её универсальной для различных расчётных токов нагрузки.

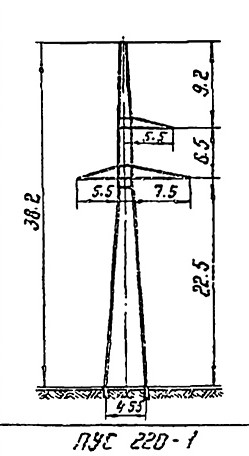

Общая высота — 38,2 м, уровень крепления траверс — 22,5 м. Ширина базы — 4,55 м. Грозозащитный трос — С70 (ТК-11), обеспечивающий защитный угол, достаточный для одноцепной ВЛ 220 кВ в нормируемых ветровых районах.

Как и все промежуточные конструкции, ПУС220-1 работает без продольного тяжения в нормальном режиме. Расчётные нагрузки — вертикальная (вес провода, гирлянд, обледенение) и горизонтальная ветровая. Нижняя часть стойки с базой 4,55 м обеспечивает устойчивость к опрокидыванию от совместного действия этих нагрузок при расчётных значениях ветрового давления в соответствующем районе.

Масса металлоконструкции: 6 818 кг без горячего цинкования и 7 084 кг в оцинкованном исполнении. Небольшая металлоёмкость в сочетании с высотой 38,2 м достигается за счёт оптимального конструирования решётчатой стойки и рационального распределения материала по высоте.

ПУС220-1 широко применяется в системообразующих и распределительных сетях 220 кВ. Типовой проект 3.407-99 разработан с учётом требований различных климатических зон, что позволяет использовать данную опору в широком диапазоне ветровых районов и районов по гололёду без дополнительных конструктивных изменений.
