Опора ПУС220-2

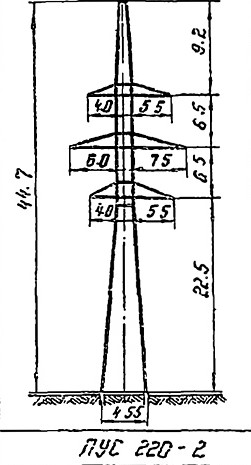

Высотный вариант промежуточной опоры серии ПУС220 — конструкция ПУС220-2 — имеет общую высоту 44,7 м при уровне траверсы 22,5 м. Разница между отметкой траверсы и землёй — 22,2 м, формирующая нижнюю часть стойки с нормируемым вертикальным габаритом. Там, где ПУС220-1 высотой 38,2 м недостаточна, используется именно этот вариант.

Типовой проект — 3.407-99 (3081тм-т7), одноцепное исполнение, класс напряжения 220 кВ. Ширина базы — 4,55 м. При высоте 44,7 м масса металлоконструкции существенно возрастает: 10 257 кг без горячего цинкования и 10 656 кг с цинкованием против 6 818/7 084 кг у ПУС220-1. Это прямое следствие большей длины стойки и усиленных элементов нижних поясов, воспринимающих возросший опрокидывающий момент.

Провода — АС 240/32 — АС 400/51 (выбор по нагрузке и сечению), трос — С70 (ТК-11). Грозозащитный трос крепится к вершине стойки и формирует защитный угол к проводникам. На промежуточной опоре гирлянды изоляторов работают в подвесном режиме; узлы траверсы рассчитаны на восприятие вертикальных и ветровых нагрузок без постоянного тяжения в продольном направлении.

При проектировании фундаментов для ПУС220-2 применяются усиленные решения, предусмотренные типовым проектом 3.407-99 для высотных промежуточных секций.

Опора востребована на пересечениях ВЛ 220 кВ с автодорогами, судоходными реками, железнодорожными путями и лесными массивами. Серийный характер конструкции упрощает логистику поставок и монтаж в различных регионах.
