Промежуточная стальная опора ВЛ 220 кВ, марка П220н-3.1т+6.0. Высота 42 м, масса 7139 кг.
Типовой проект и рабочие чертежи: 7.220.03-КМ3
42 м — максимальная высота промежуточных опор группы П220н-3, и достигается она сочетанием надставки 6 м с тросостойкой. Опора П220н-3.1т+6.0 имеет отметку нижней траверсы 29 м и размер основания 5,14 м; рабочие чертежи 7.220.03-КМ3.
При такой высоте промежуточная опора перекрывает большинство пересечений на трассе без перехода к специальным переходным конструкциям, а грозозащитный трос, вынесенный на тросостойку, обеспечивает защиту всех фаз с нормируемым защитным углом.
Масса металлоконструкции — 6812 кг по чертежу КМ и 7139 кг с горячим цинкованием. Относительно базового габарита с тросостойкой (П220н-3.1т, 36 м, 5452 кг) прирост составляет 1687 кг; относительно П220н-3.1+6.0 без тросостойки — 323 кг.
Опора промежуточная, одноцепная, для ВЛ 220 кВ; типовой проект новой унификации 7.220.03. Район по гололёду — I–IV. Расчётные провода — АС 300/39, АСк2у 300/39, АСВП 295/44.
Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-13-120. На высоте свыше сорока метров вероятность прямого удара молнии в конструкцию возрастает, поэтому вынос троса на тросостойку в таком габарите особенно оправдан.
Цинковое покрытие массой 327 кг наносится погружением в расплав. Конструкция решётчатая, из стального уголка, все соединения болтовые; поставляется разукрупнённой и монтируется секциями без сварочных работ на трассе.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора П220н-3.1т+6.0 — промежуточная новой унификации, одноцепная, для воздушных линий электропередачи 220 кВ.

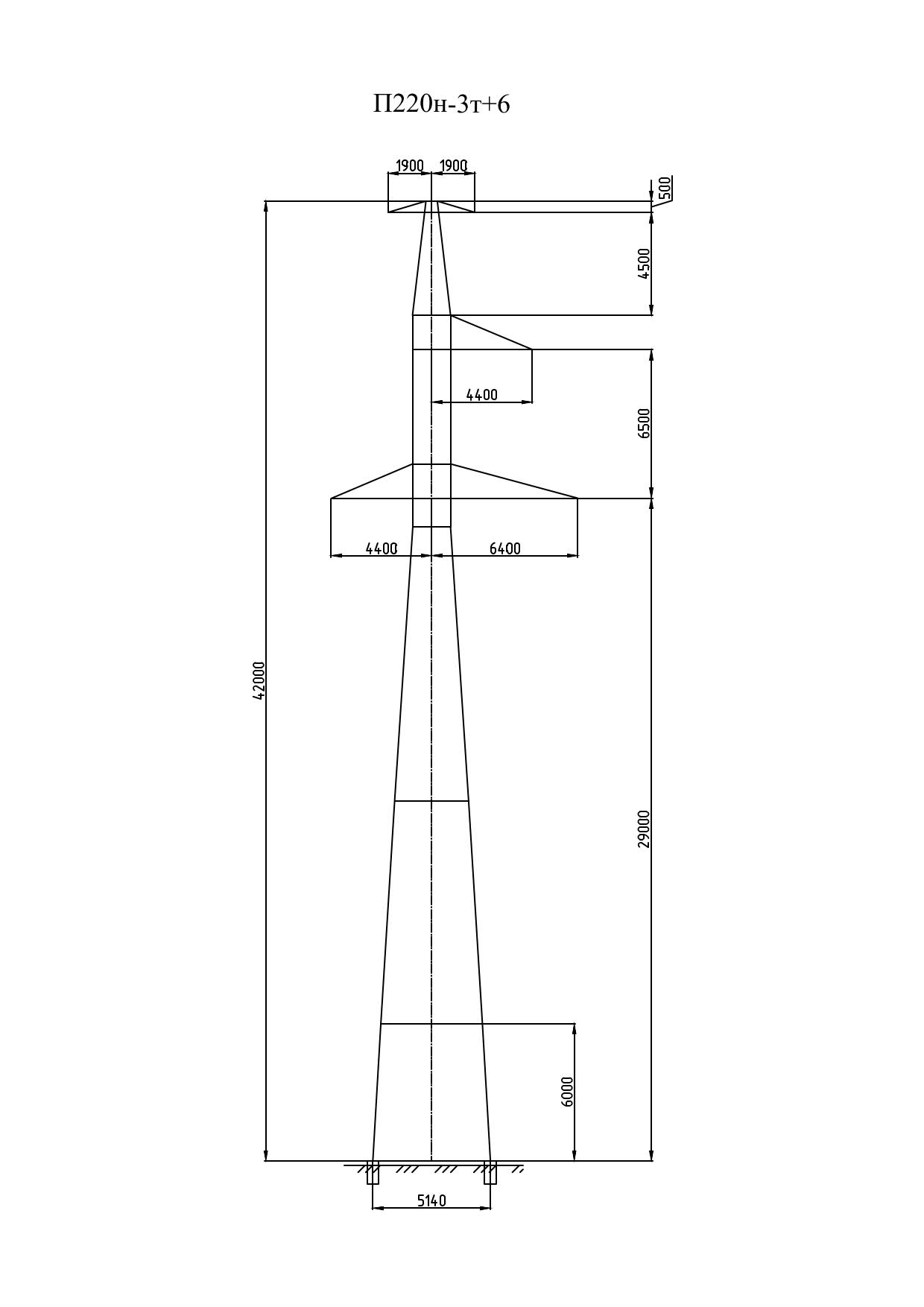

Полная высота — 42 м, отметка нижней траверсы — 29 м, размер основания — 5,14 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 6812 кг без покрытия и 7139 кг с горячим цинкованием. На цинковый слой приходится 327 кг.
Опора П220н-3.1т+6.0 выполняется по рабочим чертежам 7.220.03-КМ3. Расчётные климатические условия: район по гололёду — I–IV. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 300/39, АСк2у 300/39, АСВП 295/44. Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-13-120.
