Опора П220н-3.1т

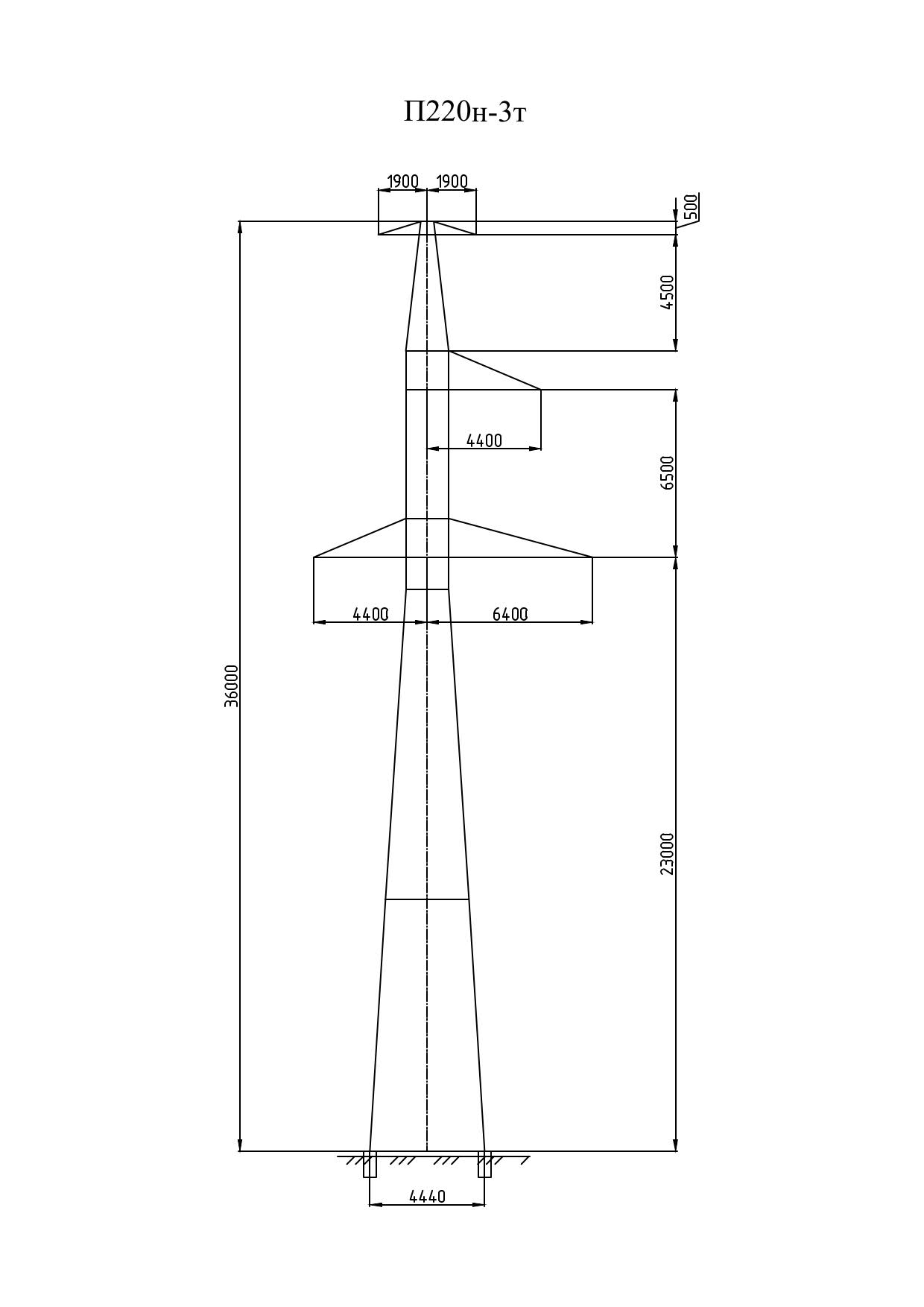

Индекс «т» в шифре П220н-3.1т обозначает исполнение с тросостойкой — узлом, вынесенным над оголовком для крепления грозозащитного троса. Общая высота конструкции составляет 36 м против 34 м у базовой П220н-3.1, при неизменных отметке нижней траверсы 23 м и размере основания 4,44 м: прибавка в 2 м приходится целиком на верхнюю часть ствола.

Смысл тросостойки — в геометрии молниезащиты. Чем выше поднят трос относительно крайних проводов, тем меньше защитный угол и тем надёжнее фазы прикрыты от прямых ударов молнии. В районах с высокой грозовой активностью именно тросостоечные исполнения обеспечивают требуемый уровень надёжности линии.

Масса металлоконструкции — 5206 кг по чертежу КМ и 5452 кг с горячим цинкованием. Относительно базового исполнения прибавка составляет 324 кг: это масса самой тросостойки вместе с усилением верхней секции, воспринимающей дополнительный момент от веса, гололёда, ветра и тяжения троса.

Опора промежуточная, одноцепная, для ВЛ 220 кВ; типовой проект новой унификации 7.220.03, рабочие чертежи 7.220.03-КМ3. Район по гололёду — I–IV. Расчётные провода — АС 300/39, АСк2у 300/39, АСВП 295/44.

Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-13-120. При подвеске ОКГТ тросостойка несёт одновременно молниезащитный трос и волоконно-оптический кабель связи.

В том же исполнении серия предлагает укороченную П220н-3.1т-7.4 (28,6 м) и надставную П220н-3.1т+6.0 (42 м).
