Опора П220н-3.1-7.4

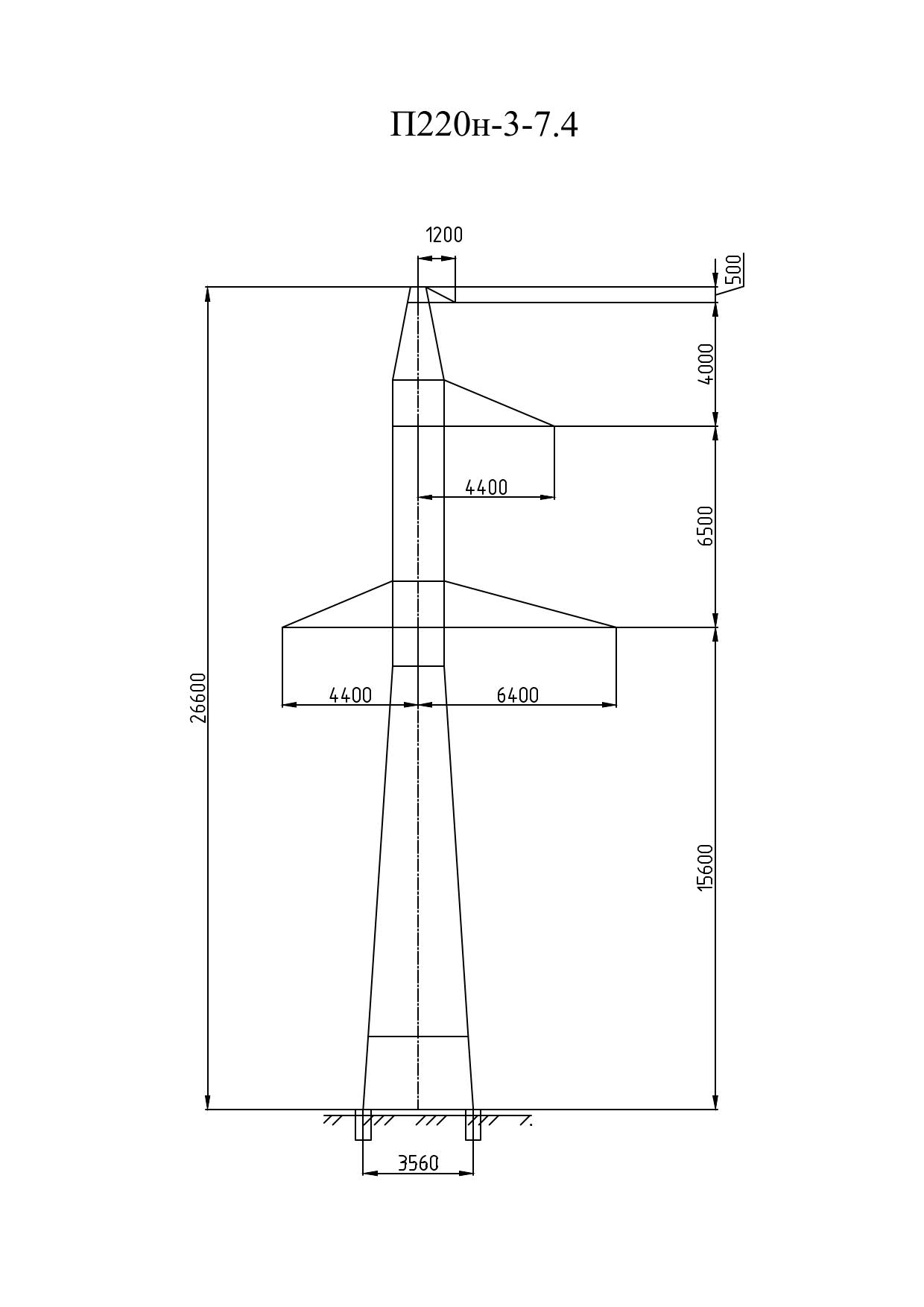

Индекс «-7.4» в шифре П220н-3.1-7.4 означает укорочение ствола на 7,4 м относительно базовой П220н-3.1: общая высота снижается с 34 до 26,6 м, отметка нижней траверсы — с 23 до 15,6 м, размер основания — с 4,44 до 3,56 м.

Укороченные исполнения применяются на участках с повышенным рельефом, где земля «поднимается» навстречу проводу и нормативный габарит выдерживается при меньшей строительной высоте опоры. Экономия составляет 1080 кг — более чем пятая часть массы конструкции: 4048 кг против 5128 кг с горячим цинкованием.

Снижение высоты уменьшает не только длину ствола, но и изгибающий момент от ветровой нагрузки, поскольку сокращается и собственная парусность решётки, и плечо её приложения. Поэтому масса падает опережающими темпами по сравнению с высотой.

Опора промежуточная, одноцепная, для ВЛ 220 кВ; типовой проект новой унификации 7.220.03, рабочие чертежи 7.220.03-КМ3. Район по гололёду — I–IV. Расчётные провода — АС 300/39, АСк2у 300/39, АСВП 295/44.

Масса металлоконструкции по чертежу КМ — 3868 кг, цинковое покрытие добавляет 180 кг. Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-13-120.

Масса чуть более четырёх тонн позволяет вести монтаж краном небольшой грузоподъёмности — практическое преимущество на участках со сложным рельефом и ограниченным доступом техники, где укороченные исполнения как раз и востребованы.
