Промежуточная стальная опора ВЛ 220 кВ, марка П220н-3.1т-7.4. Высота 28,6 м, масса 4372 кг.
Типовой проект и рабочие чертежи: 7.220.03-КМ3
В шифре П220н-3.1т-7.4 закодированы две модификации базовой опоры: «т» — тросостойка над оголовком, «-7.4» — укорочение ствола на 7,4 м. Общая высота составляет 28,6 м при отметке нижней траверсы 15,6 м и размере основания 3,56 м.
Сочетание закономерно: укорочение применяется на участках с повышенным рельефом, где габарит провода до земли обеспечивается при меньшей строительной высоте, а требования к молниезащите от рельефа не зависят. Если линия проходит в грозоопасном районе, тросостойка нужна и на низкой опоре.
Масса металлоконструкции — 4178 кг по чертежу КМ и 4372 кг с горячим цинкованием. Относительно П220н-3.1-7.4 без тросостойки прибавка составляет 324 кг; относительно полноразмерной П220н-3.1т экономия достигает 1080 кг.
Опора промежуточная, одноцепная, для ВЛ 220 кВ; типовой проект новой унификации 7.220.03, рабочие чертежи 7.220.03-КМ3. Район по гололёду — I–IV. Расчётные провода — АС 300/39, АСк2у 300/39, АСВП 295/44.
Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-13-120. Цинковое покрытие массой 194 кг обеспечивает защиту конструкции без периодического возобновления на весь срок службы линии.
Конструкция решётчатая, из стального уголка, все соединения болтовые; поставляется разукрупнённой с комплектом метизов и маркировкой отправочных марок по чертежам КМД.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора П220н-3.1т-7.4 — промежуточная новой унификации, одноцепная, для воздушных линий электропередачи 220 кВ.

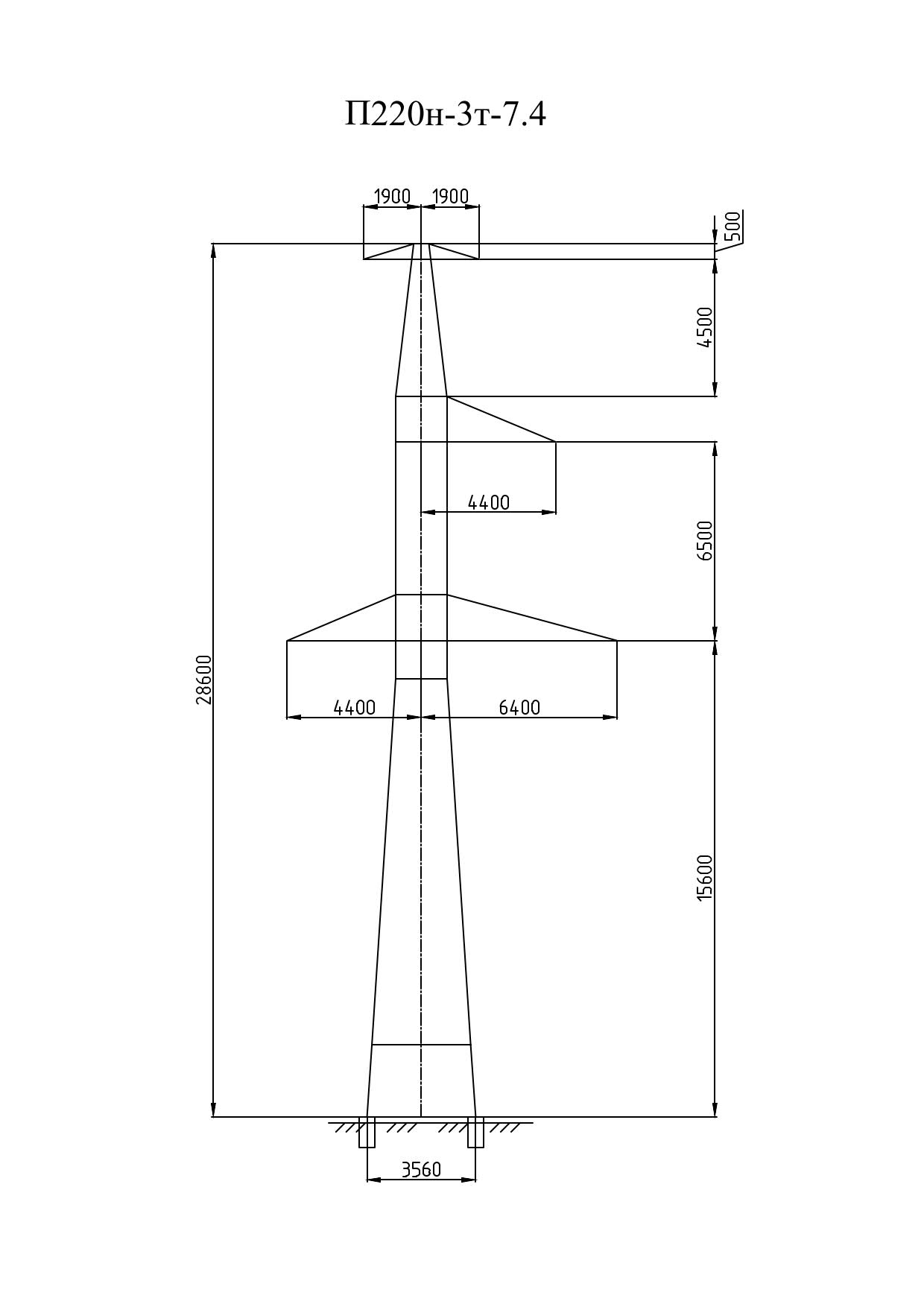

Полная высота — 28,6 м, отметка нижней траверсы — 15,6 м, размер основания — 3,56 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 4178 кг без покрытия и 4372 кг с горячим цинкованием. На цинковый слой приходится 194 кг.
Опора П220н-3.1т-7.4 выполняется по рабочим чертежам 7.220.03-КМ3. Расчётные климатические условия: район по гололёду — I–IV. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 300/39, АСк2у 300/39, АСВП 295/44. Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-13-120.
