Промежуточная стальная опора ВЛ 220 кВ, марка П220н-1.6т. Высота 38,1 м, масса 5456 кг.
Типовой проект и рабочие чертежи: 7.220.03-КМ1
П220н-1.6т — тросостоечное исполнение промежуточной опоры 220 кВ под провод АС 240/32 в усиленном варианте. Общая высота 38,1 м, отметка нижней траверсы 26 м, размер основания 4 м; рабочие чертежи 7.220.03-КМ1.
Масса с горячим цинкованием — 5456 кг, на 161 кг больше, чем у П220н-1.5т того же габарита и под тот же провод. Разница отражает разные расчётные пролёты и сочетания нагрузок, принятые для этих исполнений при проектировании линии.
Структура шифра серии П220н-1 позволяет читать конструкцию буквально по частям: «П» — промежуточная, «220» — класс напряжения, «н» — новая унификация, «1» — типоразмер серии, «.6» — расчётное исполнение, «т» — с тросостойкой. Отсутствие индекса высоты означает базовый габарит; «-8.6» и «+6.0» дают укороченный и надставной варианты.
Опора промежуточная, одноцепная, для ВЛ 220 кВ, типовой проект новой унификации 7.220.03. Район по гололёду — I–III. Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-12-100.
Масса металлоконструкции по чертежу КМ — 5205 кг, слой цинка весит 251 кг. Все соединения болтовые, сборка ведётся на трассе поэлементно без сварки, что исключает повреждение защитного покрытия при монтаже.
Высотный ряд исполнения — П220н-1.6т-8.6 (29,5 м), П220н-1.6т (38,1 м) и П220н-1.6т+6.0 (44,1 м).
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора П220н-1.6т — промежуточная новой унификации, одноцепная, для воздушных линий электропередачи 220 кВ.

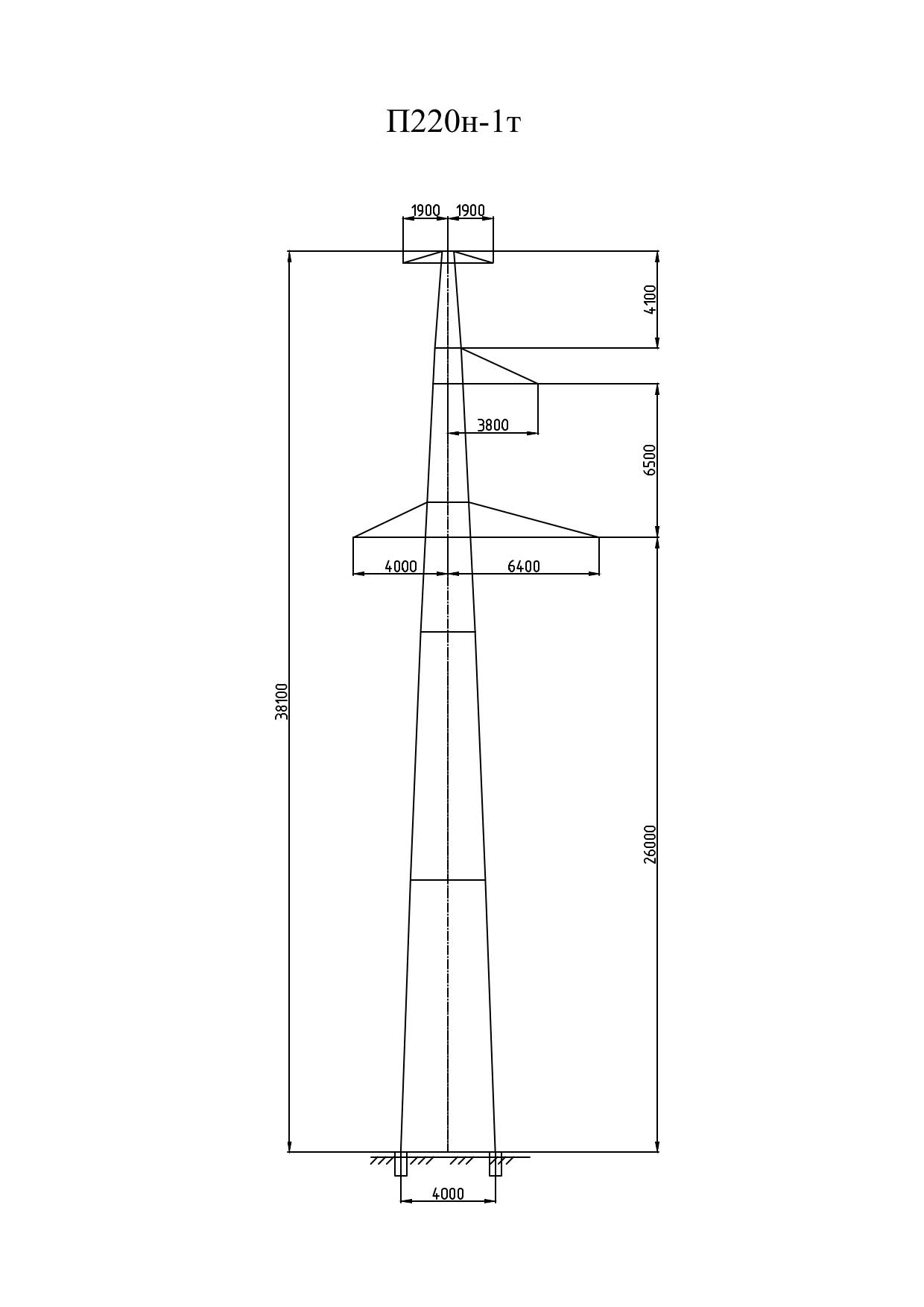

Полная высота — 38,1 м, отметка нижней траверсы — 26 м, размер основания — 4 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 5205 кг без покрытия и 5456 кг с горячим цинкованием. На цинковый слой приходится 251 кг.
Опора П220н-1.6т выполняется по рабочим чертежам 7.220.03-КМ1. Расчётные климатические условия: район по гололёду — I–III. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 240/32. Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-12-100.
