Промежуточная стальная опора ВЛ 220 кВ, марка П220н-1.6пг-8.6. Высота 29,5 м, масса 4176 кг.
Типовой проект и рабочие чертежи: 7.220.03-КМ1

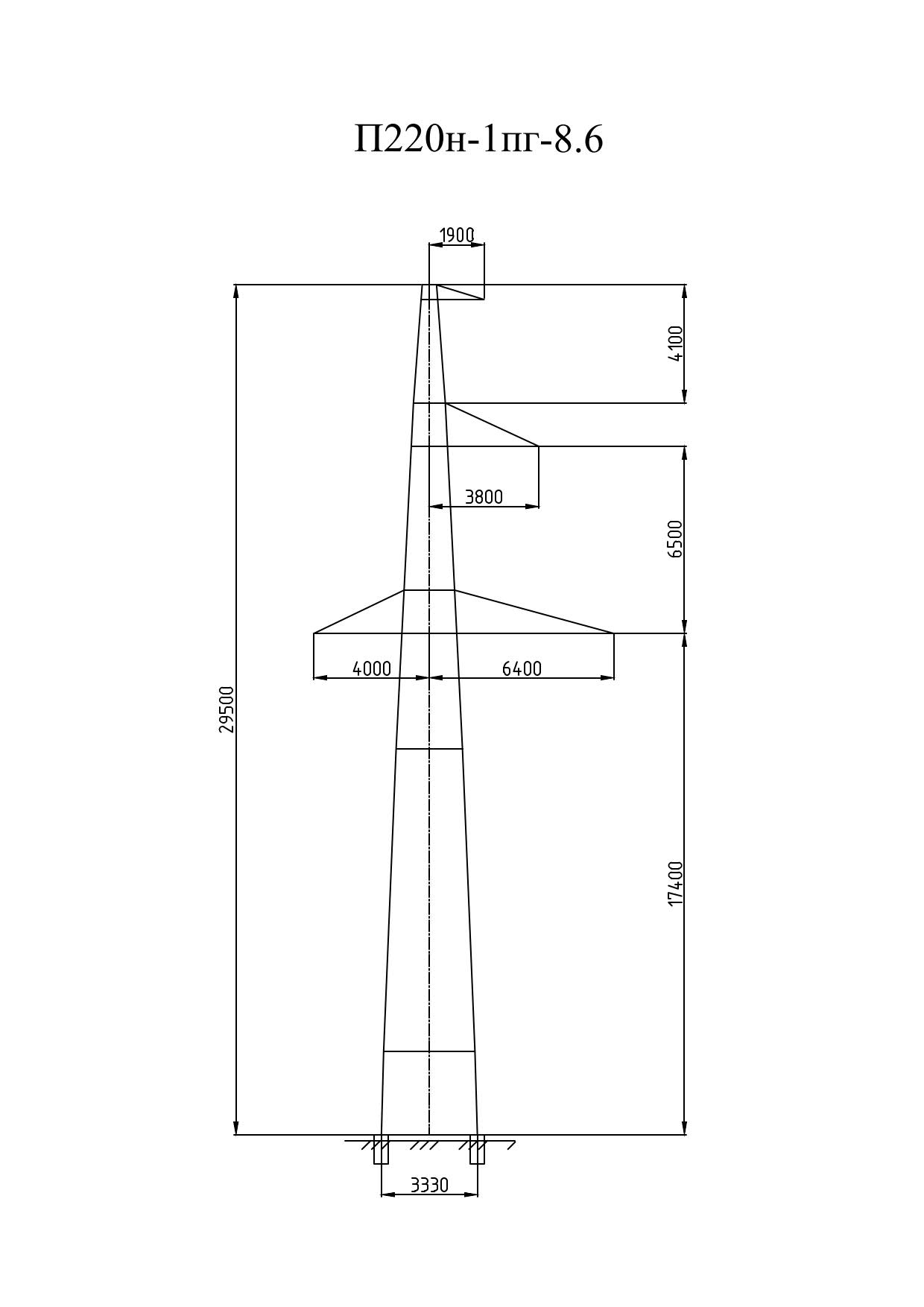

П220н-1.6пг-8.6 — укороченное исполнение промежуточной опоры 220 кВ под провод АС 240/32 с верхней частью ствола типа «пг». Общая высота 29,5 м, отметка нижней траверсы 17,4 м, размер основания 3,33 м.
Масса металлоконструкции по чертежу КМ — 3989 кг, с горячим цинкованием — 4176 кг; слой цинка весит 187 кг. Относительно П220н-1.5пг-8.6 того же габарита и под тот же провод прибавка составляет 88 кг.
Сравнение трёх вариантов верхней части ствола в этом расчётном исполнении показательно: П220н-1.6-8.6 при высоте 27,9 м весит 3823 кг, П220н-1.6пг-8.6 при 29,5 м — 4176 кг, П220н-1.6т-8.6 при тех же 29,5 м — 4270 кг. Разброс менее полутонны, при этом все три конструкции опираются на один и тот же ствол и один комплект фундаментных решений.
Опора промежуточная, одноцепная, для ВЛ 220 кВ; типовой проект новой унификации 7.220.03, рабочие чертежи 7.220.03-КМ1. Район по гололёду — I–III. Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-12-100.
Все элементы конструкции соединяются на болтах, сборка ведётся на трассе поэлементно без сварки — это исключает повреждение цинкового покрытия при монтаже.
Высотный ряд исполнения — П220н-1.6пг-8.6 (29,5 м), П220н-1.6пг (38,1 м) и П220н-1.6пг+6.0 (44,1 м).
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора П220н-1.6пг-8.6 — промежуточная новой унификации, одноцепная, для воздушных линий электропередачи 220 кВ.
Полная высота — 29,5 м, отметка нижней траверсы — 17,4 м, размер основания — 3,33 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 3989 кг без покрытия и 4176 кг с горячим цинкованием. На цинковый слой приходится 187 кг.
Опора П220н-1.6пг-8.6 выполняется по рабочим чертежам 7.220.03-КМ1. Расчётные климатические условия: район по гололёду — I–III. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 240/32. Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-12-100.
