Промежуточная стальная опора ВЛ 220 кВ, марка П220н-1.6-8.6. Высота 27,9 м, масса 3823 кг.
Типовой проект и рабочие чертежи: 7.220.03-КМ1
П220н-1.6-8.6 — укороченное исполнение промежуточной опоры 220 кВ под провод АС 240/32 в усиленном варианте. Общая высота 27,9 м, отметка нижней траверсы 17,4 м, размер основания 3,33 м; рабочие чертежи 7.220.03-КМ1.
Масса с горячим цинкованием — 3823 кг, на 89 кг больше, чем у П220н-1.5-8.6 того же габарита и под тот же провод. Разница отражает разные расчётные пролёты и нагрузки, принятые для этих двух исполнений при проектировании линии.
Серия П220н-1 построена как матрица из трёх габаритов (27,9, 36,5 и 42,5 м) и шести расчётных исполнений. Такая структура позволяет подобрать типоразмер под конкретную точку трассы, не выходя за рамки единого типового проекта: высота выбирается по профилю линии, исполнение — по марке провода и климатическим условиям.
Опора промежуточная, одноцепная, для ВЛ 220 кВ, типовой проект новой унификации 7.220.03. Ветровой район — III, район по гололёду — I–IV. Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-12-100.
Масса по чертежу КМ без покрытия — 3652 кг, вклад цинкового слоя — 171 кг. Конструкция болтовая, из стального уголка, поставляется горячеоцинкованной с комплектом метизов.
Укороченные исполнения серии применяются на возвышенных участках профиля, где нормативный габарит до земли обеспечивается при пониженной отметке подвеса проводов.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора П220н-1.6-8.6 — промежуточная новой унификации, одноцепная, для воздушных линий электропередачи 220 кВ.

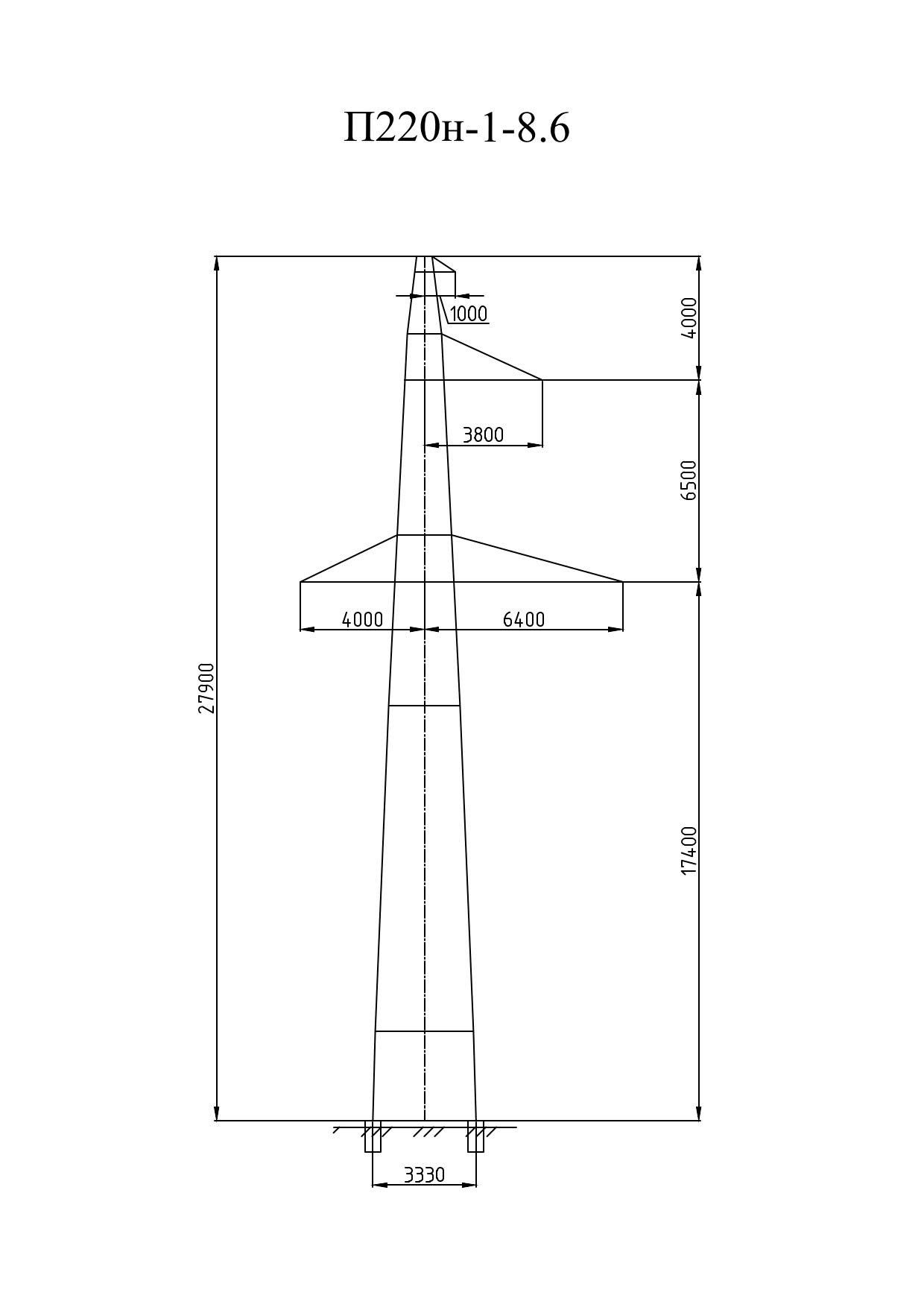

Полная высота — 27,9 м, отметка нижней траверсы — 17,4 м, размер основания — 3,33 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 3652 кг без покрытия и 3823 кг с горячим цинкованием. На цинковый слой приходится 171 кг.
Опора П220н-1.6-8.6 выполняется по рабочим чертежам 7.220.03-КМ1. Расчётные климатические условия: район по гололёду — I–IV, ветровой район — III. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 240/32. Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-12-100.
