Промежуточная стальная опора ВЛ 220 кВ, марка П220н-1.6+6.0. Высота 42,5 м, масса 6418 кг.
Типовой проект и рабочие чертежи: 7.220.03-КМ1
П220н-1.6+6.0 — надставное исполнение промежуточной опоры 220 кВ под провод АС 240/32 в усиленном варианте. Общая высота 42,5 м, отметка нижней траверсы 32 м, размер основания 4,47 м; рабочие чертежи 7.220.03-КМ1, типовой проект новой унификации 7.220.03.
Масса металлоконструкции по чертежу КМ — 6118 кг, с горячим цинкованием — 6418 кг. Против П220н-1.5+6.0 того же габарита и под тот же провод конструкция тяжелее на 264 кг: разница обусловлена расчётными пролётами и нагрузками, принятыми для этого исполнения.
Здесь хорошо видно, как соотносятся между собой факторы металлоёмкости. Переход от базового габарита 36,5 м к 42,5 м добавляет 1409 кг, а смена расчётного исполнения в пределах одного габарита — 264 кг. То есть высота подвеса влияет на расход металла примерно в пять раз сильнее, чем уточнение нагрузок, и именно оптимизация расстановки опор по профилю трассы даёт основную экономию.
Опора промежуточная, одноцепная, для ВЛ 220 кВ. Ветровой район — III, район по гололёду — I–IV. Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-12-100.
Горячее цинкование добавляет 300 кг и защищает металл на весь срок службы линии без периодического возобновления покрытия. Конструкция решётчатая, болтовая, поставляется разукрупнённой.
Высотный ряд исполнения «1.6» — П220н-1.6-8.6 (27,9 м), П220н-1.6 (36,5 м) и П220н-1.6+6.0 (42,5 м).
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора П220н-1.6+6.0 — промежуточная новой унификации, одноцепная, для воздушных линий электропередачи 220 кВ.

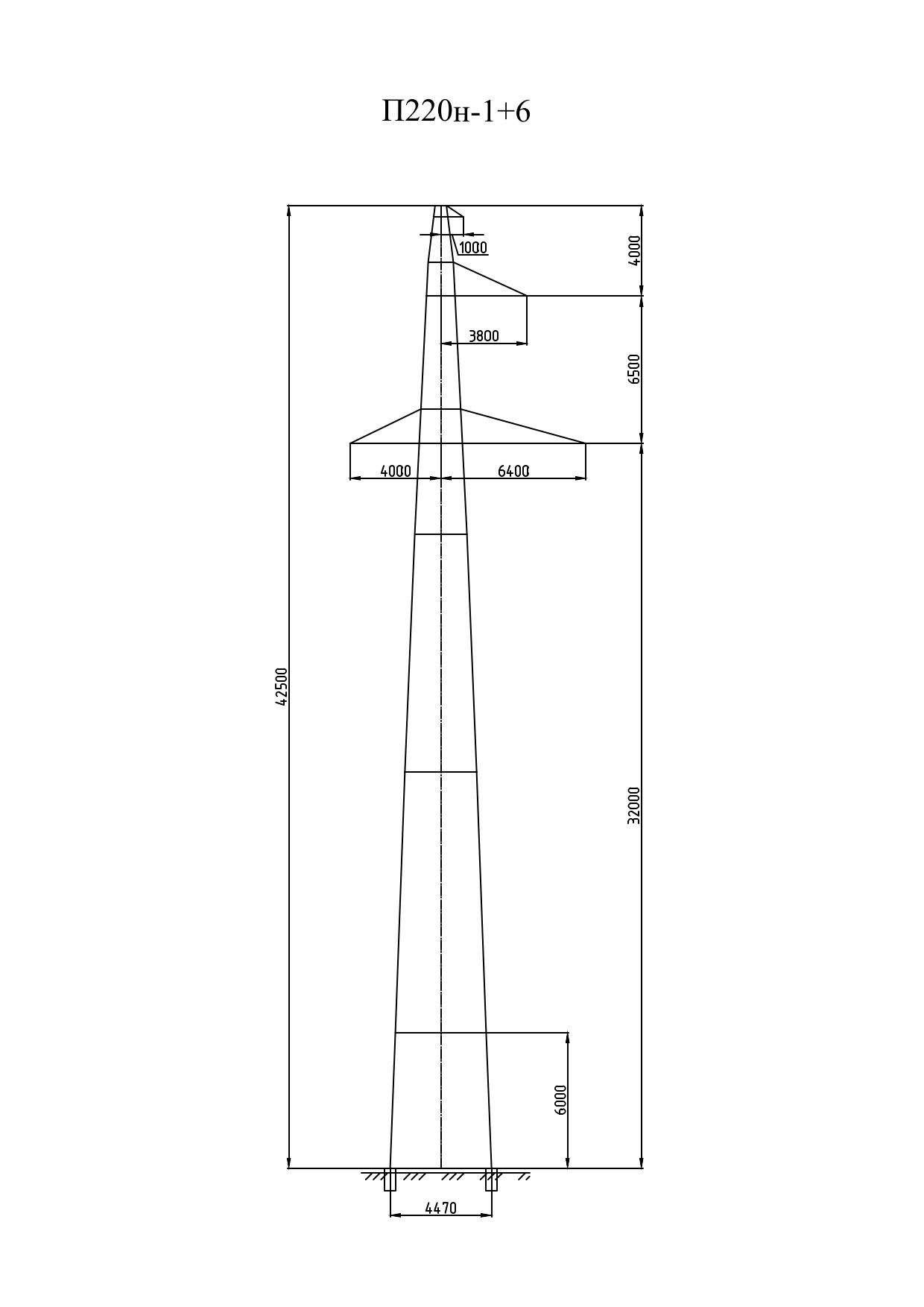

Полная высота — 42,5 м, отметка нижней траверсы — 32 м, размер основания — 4,47 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 6118 кг без покрытия и 6418 кг с горячим цинкованием. На цинковый слой приходится 300 кг.
Опора П220н-1.6+6.0 выполняется по рабочим чертежам 7.220.03-КМ1. Расчётные климатические условия: район по гололёду — I–IV, ветровой район — III. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 240/32. Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-12-100.
