Опора ЦПУ32

Двухцепная промежуточно-угловая опора ЦПУ32 предназначена для угловых точек воздушных линий 220 кВ с двумя параллельными цепями. Конструкция воспринимает одновременно ветровые и вертикальные нагрузки от двух трёхфазных комплектов проводов и грозозащитного троса, а также горизонтальные составляющие тяжений, возникающие при изменении направления трассы. Сочетание промежуточного и угловго функционала в двухцепном исполнении предъявляет повышенные требования к несущей способности стойки и основания.

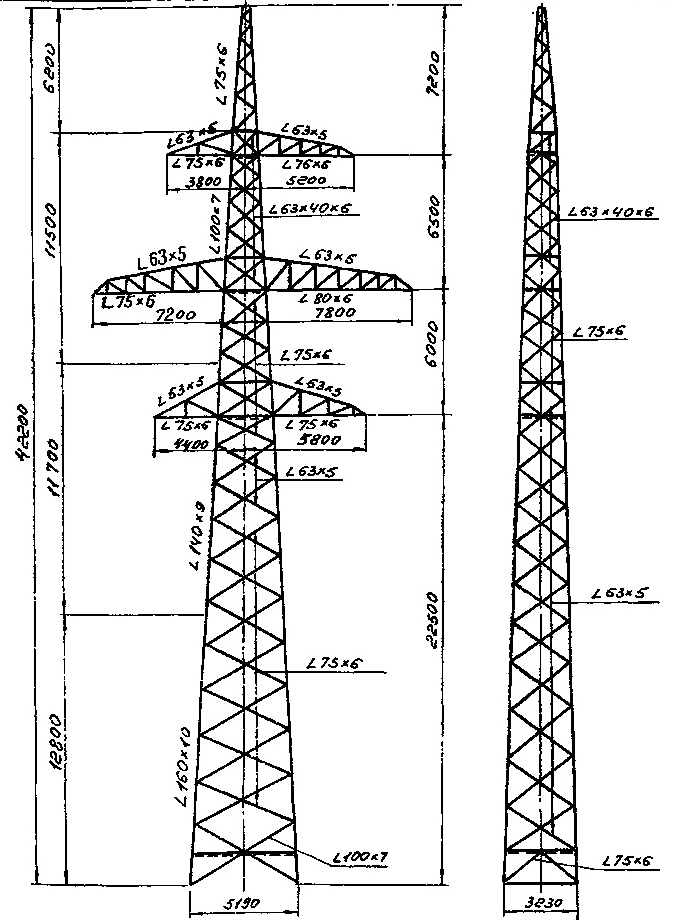

Двухцепная компоновка при высоком классе напряжения 220 кВ определяет значительные габариты конструкции: необходимо обеспечить требуемые изоляционные расстояния как между двумя цепями, так и от проводов до металла опоры. Общая высота — 42,2 м, высота траверсы — 22,5 м. Широкое основание — 5,2×3,2 м — воспринимает опрокидывающие моменты от суммарных горизонтальных нагрузок двух цепей.

Масса конструкции по чертежу КМ — 9 014 кг без горячего цинкования и 9 366 кг с покрытием. Горячее цинкование всех элементов надёжно защищает сталь от атмосферной коррозии на весь нормативный срок службы. Стальная решётчатая конструкция набирается из горячекатаных угловых профилей на болтовых соединениях.

Типовой проект — 3852тм-т3. Унификация с серией обеспечивает совместимость по фундаментным блокам, линейной арматуре и гирляндам подвесных изоляторов. Применение типовой документации сокращает сроки проектирования и упрощает комплектацию объекта строительства.

Опора ЦПУ32 применяется в системах передачи 220 кВ, где требуется двухцепная компоновка с возможностью поворотов трассы. Монтаж поэлементный с применением крана с вылетом стрелы на высоту более 42 м. Конструктив рассчитан на нормативные климатические условия для ВЛ 220 кВ, включая расчётные ветровые давления и гололёдные нагрузки на провода.

Фундаменты под двухцепную конструкцию ЦПУ32 рассчитываются на суммарные нагрузки от двух цепей и значительный опрокидывающий момент при базе 5,2×3,2 м. Типовые фундаментные решения проекта 3852тм-т3 охватывают широкий диапазон грунтовых условий, что позволяет применять ЦПУ32 на большинстве типов трасс без индивидуального проектирования фундамента.
