Опора ЦПУ31-2

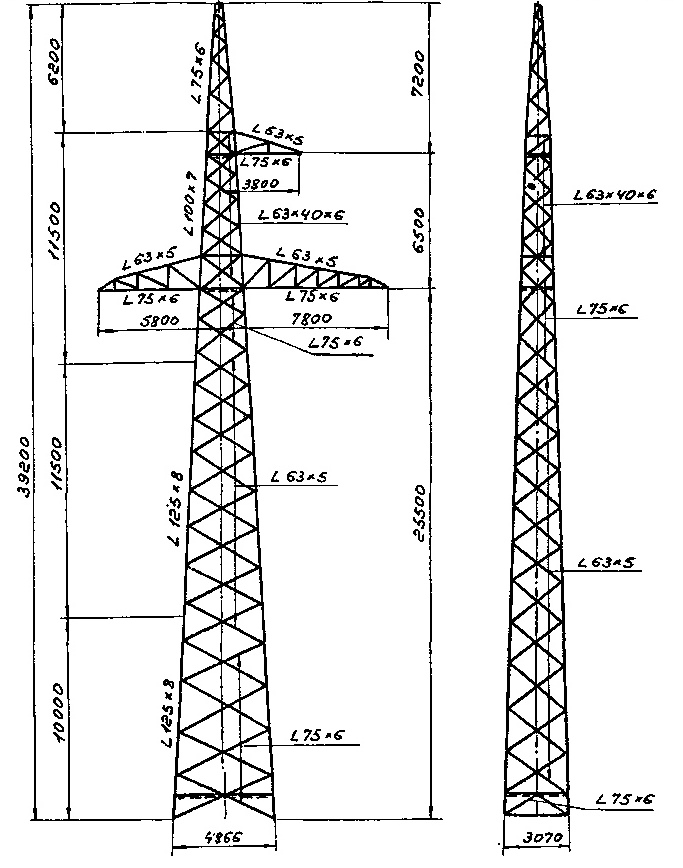

Опора ЦПУ31-2 — усиленная модификация промежуточно-угловой конструкции одноцепного исполнения для ВЛ 220 кВ. По сравнению с ЦПУ31 её общая высота незначительно увеличена — до 39,8 м, а масса возрастает: 6 899 кг без горячего цинкования и 7 169 кг с покрытием против 6 631 и 6 890 кг соответственно. Увеличение металлоёмкости свидетельствует об усилении несущих элементов ствола и узловых соединений.

Суффикс «-2» в шифре указывает на повышенную несущую способность конструкции относительно базового варианта ЦПУ31 — применительно к расчётным нагрузкам от тяжения проводов, ветрового давления или гололёдных нагрузок. Это расширяет применимый диапазон углов поворота трассы или позволяет эксплуатировать опору при более высоких климатических нагрузках в том же диапазоне углов.

Траверса расположена на высоте 25,5 м — как и у ЦПУ31. Сохранение высоты точки подвеса обеспечивает единые изоляционные расстояния и совместимость с одинаковыми типами гирлянд подвесных изоляторов для класса 220 кВ. База в плане — 4,9×3,1 м. Конструктив — стальная решётка из горячекатаных уголков на болтовых соединениях с горячим цинкованием всех элементов.

Типовой проект — 3852тм-т3. Унификация с серией обеспечивает совместимость по фундаментным решениям, линейной арматуре и монтажным технологиям с ЦПУ31 и остальными конструкциями серии. При выборе между ЦПУ31 и ЦПУ31-2 проектировщик ориентируется на расчётные нагрузки: если нагрузки укладываются в допустимые для ЦПУ31 пределы, применение ЦПУ31-2 нецелесообразно из-за избыточной металлоёмкости.

Монтаж поэлементный, краном. Конструкция ориентирована на применение в регионах со сложными климатическими условиями — повышенными ветровыми нагрузками или тяжёлыми гололёдными районами — при строительстве одноцепных ВЛ 220 кВ. Опора соответствует требованиям ПУЭ для данного класса напряжения.

Фундаменты подбираются по типовым решениям проекта 3852тм-т3 с учётом повышенных нагрузок, характерных для модификации «-2». Применение усиленного варианта там, где достаточно базовой ЦПУ31, приводит к неоправданному увеличению металлоёмкости и нагрузки на фундамент, поэтому выбор должен опираться на точный расчёт.
