Опора ЦПУ30

Промежуточно-угловая опора ЦПУ30 занимает промежуточное положение между чисто промежуточными и полноценными анкерными конструкциями: она применяется на поворотах трассы одноцепной ВЛ 220 кВ с небольшими углами, где результирующая горизонтальных составляющих тяжения превышает допустимый уровень для промежуточного типа, но не требует применения тяжёлой анкерно-угловой стойки.

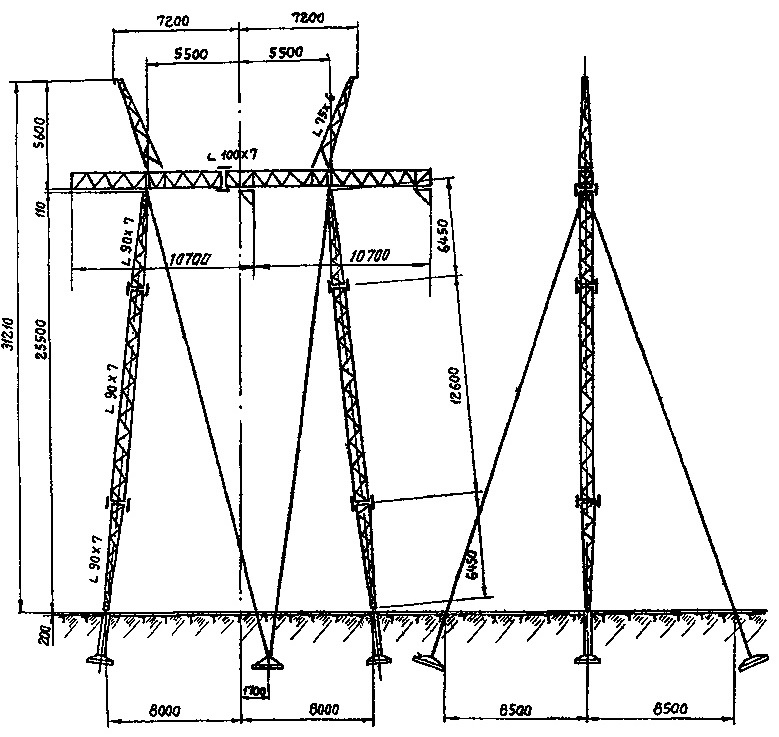

Высота конструкции — 31,2 м, траверса расположена на отметке 25,5 м. Значительная часть общей высоты приходится на участок от земли до нижней траверсы — это обусловлено жёсткими требованиями ПУЭ к изоляционным расстояниям и нормативному габариту для класса 220 кВ. Ширина базы составляет 16 м, что обеспечивает высокую устойчивость конструкции к опрокидывающим моментам при боковых нагрузках на угловых участках.

Одноцепное исполнение предназначено для линий с одним трёхфазным комплектом проводов. Масса конструкции по чертежу КМ — 6 323 кг без горячего цинкования и 6 570 кг с защитным покрытием. Горячее цинкование обязательно для конструкций данного класса напряжения: протяжённость трасс 220 кВ, как правило, велика, а регулярное техническое обслуживание каждой опоры затруднено.

Стальная решётчатая конструкция выполняется из горячекатаных угловых профилей на болтовых соединениях. Это позволяет транспортировать опору по частям и выполнять поэлементную сборку непосредственно на трассе без применения сварки. Типовой проект — 3852тм-т3. Применение серийных решений сокращает сроки проектирования и упрощает комплектацию трассы унифицированной линейной арматурой и фундаментными блоками.

Опора ЦПУ30 нормально эксплуатируется в расчётных ветровых районах и нормативных гололёдных зонах для ВЛ 220 кВ. Конструкция соответствует требованиям ПУЭ к воздушным линиям данного класса напряжения по изоляционным расстояниям, прочности и жёсткости несущих элементов.

Фундаменты для ЦПУ30 рассчитываются с учётом горизонтальных нагрузок от тяжений и значительного опрокидывающего момента при ширине базы 16 м. Применение типовых фундаментных решений проекта 3852тм-т3 сокращает объём геотехнических изысканий и ускоряет нулевой цикл строительства.
