Опора 3П220-2Т-11.5

Опора 3П220-2Т-11.5 — укороченная на 11,5 м версия двухцепной промежуточной опоры 220 кВ с тросостойкой. Совмещение компактной строительной высоты с тросостойкой позволяет применять её на участках трассы с меньшим требуемым габаритом при сохранении улучшенного угла молниезащиты двухцепной линии. Такие конструкции востребованы в районах с высокой грозовой активностью, где снижение высоты опор экономически оправдывается рельефом трассы.

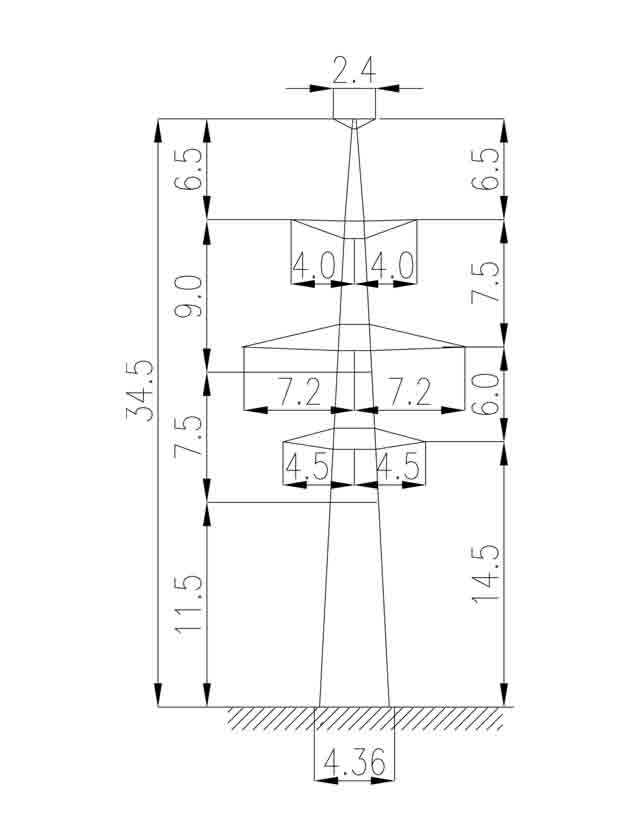

Высота конструкции — 34,5 м при высоте траверсы 14,5 м. Ширина основания — 4,36×3,52 м, что соответствует меньшему опрокидывающему моменту при компактной версии. Масса металлоконструкции — 5 158 кг без горячего цинкования и 5 350 кг в оцинкованном исполнении. Экономия металла по сравнению с базовой 3П220-2Т составляет около 2 150 кг на каждую опору, что при строительстве протяжённой ВЛ существенно снижает суммарные затраты.

Тросостойка обеспечивает подъём грозозащитного троса C70 (ТК-11) выше уровня верхней фазы. Для двухцепных линий 220 кВ расстояние от троса до крайних проводов верхней цепи определяет угол защиты, который при отсутствии тросостойки может быть недостаточным. Провода АС 240/32 и АС 400/51 подвешиваются на поддерживающих гирляндах без передачи тяжения на конструкцию в нормальном режиме.

Обе цепи воспринимаются промежуточной опорой только через вертикальный вес пролётов и горизонтальное ветровое давление. Аварийные нагрузки при обрыве провода нормируются согласно требованиям ПУЭ для промежуточных опор ВЛ 220 кВ.

Типовой проект 3.407.2-156 (13026тм-т2). Горячее цинкование всех элементов, болтовая сборка. Конструкция унифицирована с другими модификациями ряда 3П220-2Т по деталям и соединениям, что сокращает номенклатуру запасных частей при эксплуатации. Применение компактной версии с тросостойкой вместо полноростной позволяет снизить металлоёмкость трассы без ухудшения молниезащиты, что является оптимальным решением на участках с пологим рельефом. Конструкция соответствует требованиям ПУЭ к промежуточным опорам ВЛ 220 кВ.
