Промежуточная стальная опора ВЛ 220 кВ, марка 3П220-2-11.5. Высота 33,5 м, масса 5233 кг.
Типовой проект и рабочие чертежи: 3.407.2-156 (13026тм-т2)
Суффикс «-11.5» в шифре 3П220-2-11.5 обозначает уменьшение строительной высоты на 11,5 м относительно базовой двухцепной промежуточной опоры 3П220-2 для ВЛ 220 кВ. Высотный ряд модификаций позволяет проектировщику выбрать оптимальную высоту опоры по профилю трассы и обеспечить нормативный габарит провода над землёй без излишнего расхода металла. Укороченные версии применяются на пологих возвышенностях и равнинных участках с благоприятными геодезическими условиями.
Общая высота конструкции составляет 33,5 м при высоте траверсы 14,5 м. Ширина прямоугольного основания — 4,36×3,52 м, что заметно компактнее базовой версии (6,06×4,39 м) и соответствует меньшему опрокидывающему моменту при снижении высоты. Масса металлоконструкции — 5 047 кг без цинкования и 5 233 кг с горячим цинкованием; по сравнению с базовой экономия составляет около 2 150 кг на каждой опоре.
Две цепи с проводами АС 240/32 или АС 400/51 подвешены на поддерживающих гирляндах. Грозозащитный трос C70 (ТК-11) крепится в вершине конструкции и обеспечивает молниезащиту обоих рядов фаз. Как промежуточная опора, 3П220-2-11.5 воспринимает только весовые нагрузки от пролётов и ветровое давление; тяжение проводов при нормальном режиме линии на конструкцию не действует.
Компактные габариты основания упрощают проектирование и закладку фундаментов в сложных грунтовых условиях, снижают объём котлованных работ. Болтовая сборка из транспортных марок заводского изготовления обеспечивает монтаж без сварки.
Типовой проект 3.407.2-156 (13026тм-т2). Все элементы конструкции проходят горячее цинкование, обеспечивающее долгосрочную коррозионную стойкость. Опора полностью совместима с другими высотными модификациями ряда 3П220-2 по стыковым узлам, крепёжным изделиям и арматуре подвеса проводов. Конструктивная унификация с полноростной базовой версией снижает номенклатуру запасных частей и упрощает логистику поставок при строительстве секций ВЛ 220 кВ с переменным рельефом трассы. Опора соответствует требованиям ПУЭ по механической прочности и нормативным изоляционным расстояниям.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора 3П220-2-11.5 — промежуточная, двухцепная, для воздушных линий электропередачи 220 кВ.

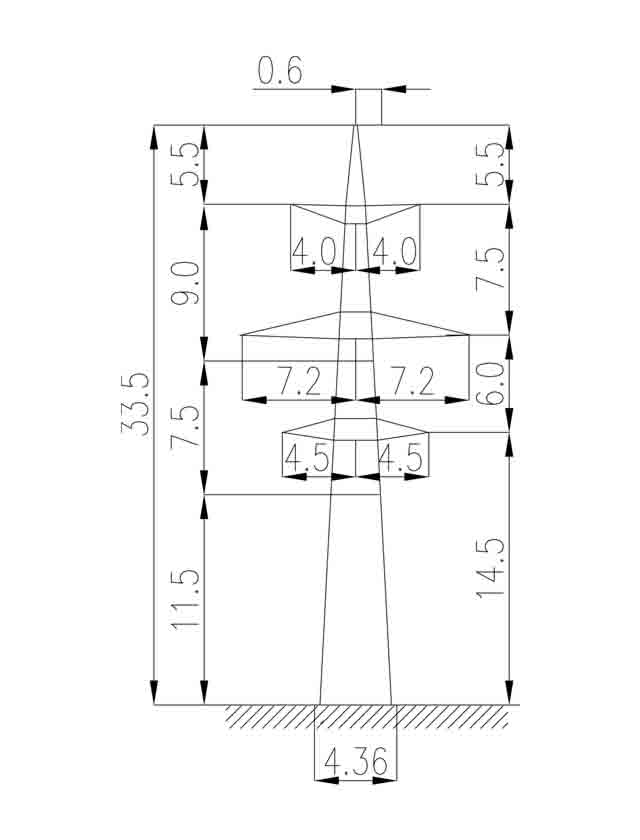

Полная высота — 33,5 м, отметка нижней траверсы — 14,5 м, размер основания — 4,36х3,52 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 5047 кг без покрытия и 5233 кг с горячим цинкованием. На цинковый слой приходится 186 кг.
Опора 3П220-2-11.5 выполняется по рабочим чертежам 3.407.2-156 (13026тм-т2). Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС240/32, АС400/51. Грозозащитные тросы — C70 (ТК-11).
