Опора ЦП1-П

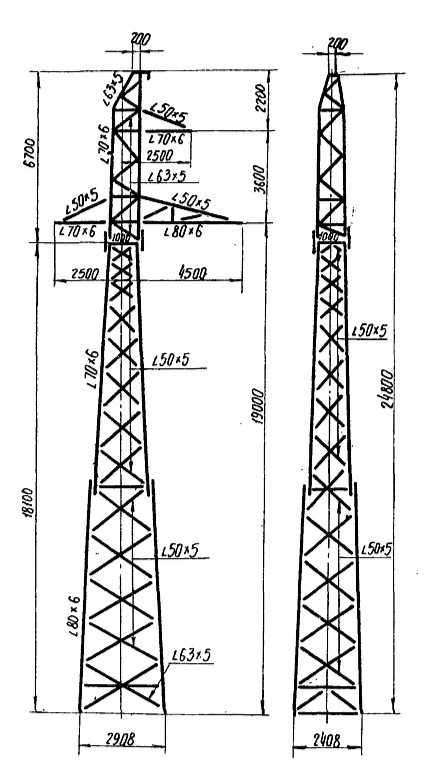

Опора ЦП1-П — исполнение с пасынком базового типоразмера ЦП1, сохраняющее полную строительную высоту 24,8 м и уровень траверсы 19 м. База — 2,9×2,4 м, класс напряжения — 110 кВ, схема — одноцепная. Масса с горячим цинкованием составляет 2 750 кг против 2 681 кг у стандартного ЦП1. Разница 69 кг точно соответствует массе пасынка, что позволяет проектировщику легко учитывать оба исполнения в монтажной ведомости.

Введение пасынка обусловлено геотехническими условиями трассы. На болотистых, торфяных, обводнённых или пучинистых основаниях стандартная прямая заделка стойки в грунт не обеспечивает нормативную устойчивость к опрокидыванию под расчётной ветровой нагрузкой. Пасынок — дополнительный подземный элемент, опирающийся на более плотные грунтовые горизонты, — создаёт распределённую реакцию грунта по большей площади и снижает погонное давление на слабый грунт до нормативно допустимого уровня. Это позволяет применять полноразмерную стойку ЦП1 с высотой 24,8 м там, где без пасынка пришлось бы использовать более массивное фундаментное решение.

Конструктивное преимущество пасынка — возможность его замены без демонтажа надземной части опоры. При повреждении пасынка вследствие пучения грунта, механического воздействия или коррозии достаточно выполнить земляные работы и заменить подземный элемент, не отключая линию и не производя монтажно-демонтажные операции со стойкой. Горячее цинкование металлоконструкции в полном объёме, включая подземную часть пасынка.

Типовой проект 3852тм-т2 предусматривает исполнения с пасынком для всех строительных высот ряда ЦП1, обеспечивая гибкость применения унифицированных конструкций на разнообразных геотехнических условиях без разработки индивидуальных проектов фундаментов. Промежуточный тип: воспринимает ветровые нагрузки и вертикальные усилия от весовых пролётов; тяжение проводов не является расчётной нагрузкой. Применение конструкции на слабых грунтах обеспечивается переходом на исполнение с пасынком без изменения надземной части опоры.
