Опора ЦП1-2

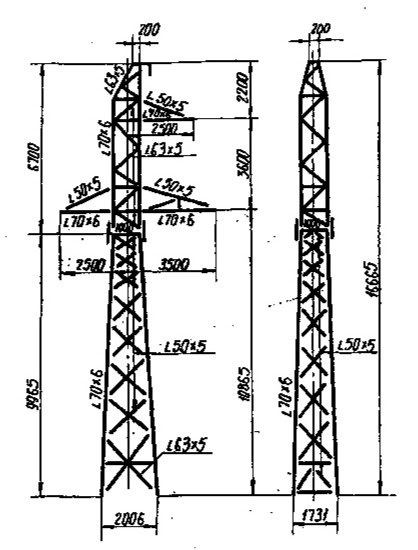

ЦП1-2 — самая низкая и лёгкая опора в унифицированном ряду одноцепных промежуточных конструкций типового проекта 3852тм-т2 для класса напряжения 110 кВ. Строительная высота составляет 16,7 м, уровень крепления траверсы — 10,9 м. Прямоугольная база 2×1,7 м является минимальной в серии, что объясняется значительным уменьшением опрокидывающего момента от ветровой нагрузки при пониженной высоте конструкции.

Масса металлоконструкции по чертежу КМ: 1 788 кг без горячего цинкования и 1 858 кг с покрытием — наименьший показатель во всём ряду ЦП1. Малый вес существенно упрощает транспортировку к объектам с ограниченной дорожной инфраструктурой, а также сокращает трудоёмкость монтажа. Горячее цинкование всех стальных элементов обеспечивает долгосрочную антикоррозионную защиту без активного технического обслуживания на весь расчётный срок службы линии.

Промежуточная одноцепная опора ЦП1-2 применяется на участках трассы ВЛ 110 кВ с повышенным рельефом, где склон, пригорок или возвышенность под серединой пролёта обеспечивает нормативный вертикальный габарит провода до земли при строительной высоте стойки менее 20 м. Также данный типоразмер целесообразен на коротких пролётах с малой стрелой провеса, когда применение ЦП1-1 или ЦП1 нерационально по расходу металла. Нормативные расчётные нагрузки — вертикальные от весового пролёта и горизонтальные ветровые на провода и корпус — аналогичны всем опорам ряда ЦП1; анкерная функция конструкцией не предусмотрена.

Унификация по болтовым соединениям и конструктивной схеме с ЦП1-1 и ЦП1 позволяет применять несколько типоразмеров ряда на одной трассе с единой технологией монтажа и минимальной номенклатурой крепёжных элементов. Сочетание ЦП1-2, ЦП1-1 и ЦП1 на линии с переменным рельефом обеспечивает оптимальный расход металла по всей длине строительства. Горячее цинкование всех элементов гарантирует надёжную антикоррозионную защиту на полный расчётный срок службы ВЛ 110 кВ без дополнительного окрасочного покрытия в эксплуатационный период.
