Опора ЦП1-1П

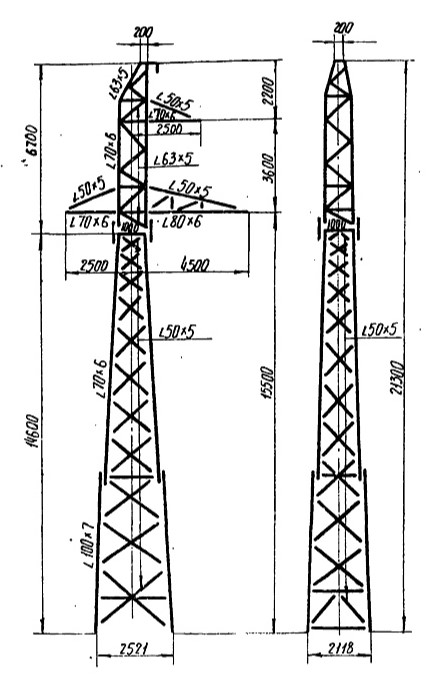

Буква «П» в шифре ЦП1-1П обозначает исполнение с пасынком — дополнительным подземным элементом, усиливающим заделку стойки в грунте. По всем геометрическим параметрам опора идентична ЦП1-1: строительная высота 21,3 м, уровень траверсы 15,5 м, прямоугольная база 2,5×2,1 м, класс напряжения 110 кВ, одноцепная. Разница проявляется исключительно в массе: 2 398 кг без горячего цинкования и 2 492 кг с покрытием — на 66–69 кг больше, чем у ЦП1-1. Это превышение точно соответствует массе пасынка.

Пасынок применяется на участках трассы с ослабленными или нестандартными грунтами: заторфованными, обводнёнными, пучинистыми, насыпными или имеющими слабый несущий горизонт на расчётной глубине. В этих условиях стандартная прямая заделка стойки в грунт не обеспечивает нормативную устойчивость к опрокидыванию под расчётной ветровой нагрузкой. Пасынок создаёт распределённую реакцию грунта по значительно большей площади и глубине, снижая погонное давление на слабый грунт до допустимого уровня.

Важным конструктивным преимуществом исполнения с пасынком является возможность замены повреждённого подземного элемента без демонтажа надземной части опоры и, следовательно, без отключения линии. Это существенно снижает затраты на восстановительный ремонт в случае разрушения пасынка при пучении грунта или его механическом повреждении.

Типовой проект 3852тм-т2 предусматривает исполнения с пасынком для всех строительных высот ряда ЦП1, обеспечивая применимость унифицированных надземных конструкций на разнообразных геотехнических условиях. Горячее цинкование металлоконструкции в полном объёме, включая подземную часть пасынка. Промежуточный тип: опора воспринимает ветровые и вертикальные весовые нагрузки; тяжение проводов не является расчётным воздействием. Конструкция предназначена для прямолинейных участков ВЛ 110 кВ с нормативными пролётными длинами. Транспортировка в разобранном виде возможна стандартным грузовым транспортом без специальных разрешений на перевозку крупногабаритных грузов. Аналогичное исполнение без пасынка — ЦП1-1.
