Опора ЦП1-1

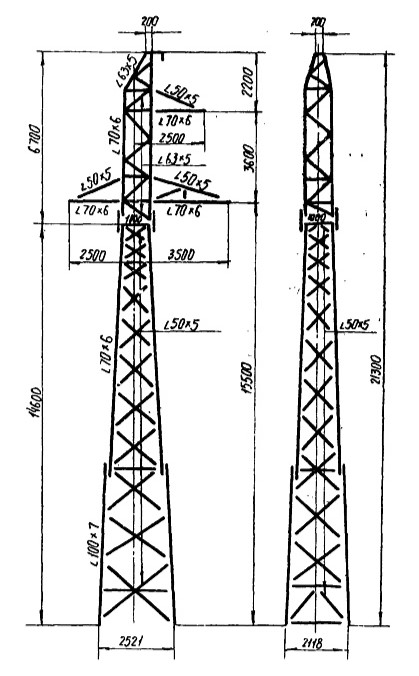

Опора ЦП1-1 является укороченной модификацией базового типоразмера ЦП1 в рамках единого типового проекта 3852тм-т2 для одноцепных промежуточных опор воздушных линий 110 кВ. Строительная высота снижена до 21,3 м, уровень траверсы — до 15,5 м по сравнению с 24,8 м и 19 м у базового ЦП1. Уменьшение строительной высоты закономерно влечёт сокращение базы до 2,5×2,1 м и снижение массы конструкции: 2 332 кг без горячего цинкования и 2 423 кг с цинковым покрытием.

Промежуточная одноцепная опора ЦП1-1 применяется на прямолинейных участках ВЛ 110 кВ, где рельеф местности обеспечивает достаточный вертикальный габарит от нижнего провода до земли без применения более высокой стойки. Типичные участки применения — трассы, проходящие через возвышенности или пригорки, где отметка земли в середине пролёта выше, чем у оснований опор, и нормативный габарит достигается при меньшей строительной высоте. В результате применение ЦП1-1 вместо ЦП1 снижает удельный расход металла на километр линии.

Как и все опоры промежуточного типа, ЦП1-1 воспринимает вертикальные нагрузки от весового пролёта проводников и горизонтальные ветровые воздействия; тяжение проводов в расчётную схему не закладывается. Решётчатый стальной корпус с горячим цинкованием всех элементов обеспечивает длительную эксплуатацию без активного антикоррозионного обслуживания. Метод горячего погружения создаёт покрытие значительно более долговечное, чем лакокрасочные системы, применявшиеся в ранних проектах.

Унификация с ЦП1 и другими модификациями ряда ЦП1 — единые болтовые соединения, близкие по конфигурации секции, типовые гирляндные крепления — упрощает логистику поставок и монтаж при строительстве протяжённых линий с переменным рельефом. Исполнение с пасынком ЦП1-1П применяется при слабых грунтах, когда стандартная прямая заделка стойки в основание не обеспечивает нормативной устойчивости к опрокидыванию под расчётной ветровой нагрузкой.
