Опора УС750-1+5

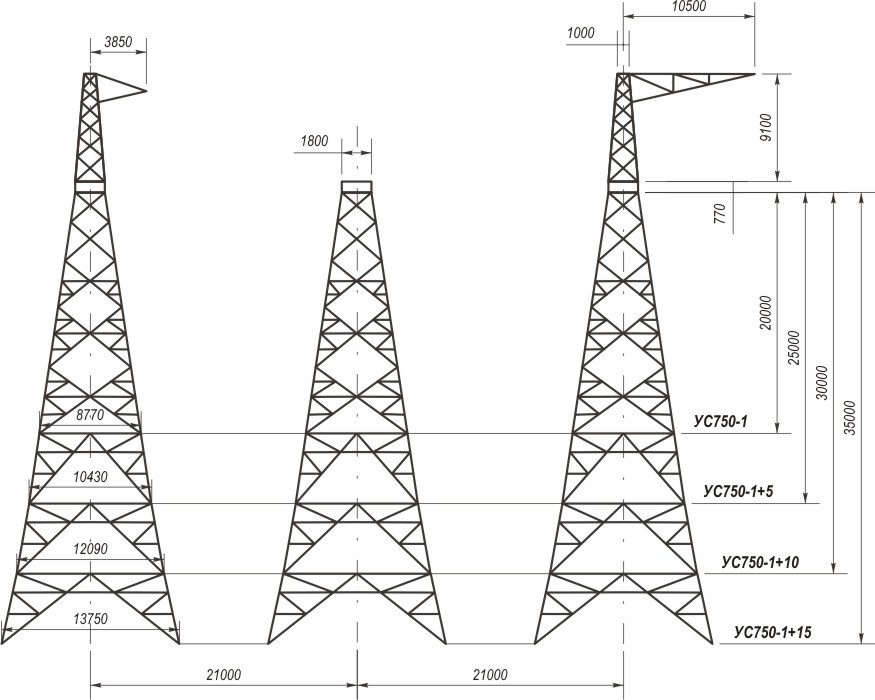

Пятиметровая вставка в шифре УС750-1+5 увеличивает строительный подъём конструкции относительно базовой модификации на 5 м: общая высота — 34,8 м, отметка траверс — 25 м. Такое решение применяется на участках трассы с незначительным перепадом рельефа, пересечением грунтовых дорог, мелиоративных каналов или иных объектов, где базовой высоты 29,8 м недостаточно для выдерживания нормированных габаритов.

Опора анкерно-угловая, одноцепная. Разработана по типовому проекту 3.407.2-134.4 (10224тм-т7). Ширина нижнего сечения пространственной стальной фермы — 10,43 м при шаге поясов 3×21 м. Конструкция рассчитана на восприятие горизонтальных тяжений проводов при нормальном эксплуатационном режиме и аварийном обрыве провода в смежном пролёте, а также на ветровые нагрузки на провода и элементы самой опоры.

Провод — расщеплённая фаза 3×АnС400/51: три алюминиевых провода с нержавеющим сердечником, разнесённых в фазе с помощью дистанционирующих распорок. Грозозащитные тросы — AnC70/72 и AnC95/141 — подвешены над фазовыми проводами и обеспечивают двухтросовое экранирование, обязательное для ВЛ 750 кВ.

Масса металлоконструкции по чертежу КМ — 33 652 кг без покрытия и 34 964 кг с горячим цинкованием. По сравнению с базовым УС750-1 (30 663 кг) прирост составляет около 4 300 кг, что пропорционально удлинению ствола и усилению нижних секций фермы. Горячее цинкование обеспечивает антикоррозионную защиту на весь расчётный срок службы линии.

Модификация УС750-1+5 наиболее экономична из вариантов со вставкой: она использует наименьшее дополнительное количество металла при обеспечении нужного подъёма. Применяется там, где более высокие варианты +10 и +15 избыточны по высоте и нецелесообразны по расходу материала. Выбор обосновывается расчётом профиля трассы и допустимых провесов. Использование минимальной вставки +5 снижает расход металла на секцию и упрощает технологию монтажа по сравнению с более высокими вариантами той же серии.
