Опора УС750-1+10Т

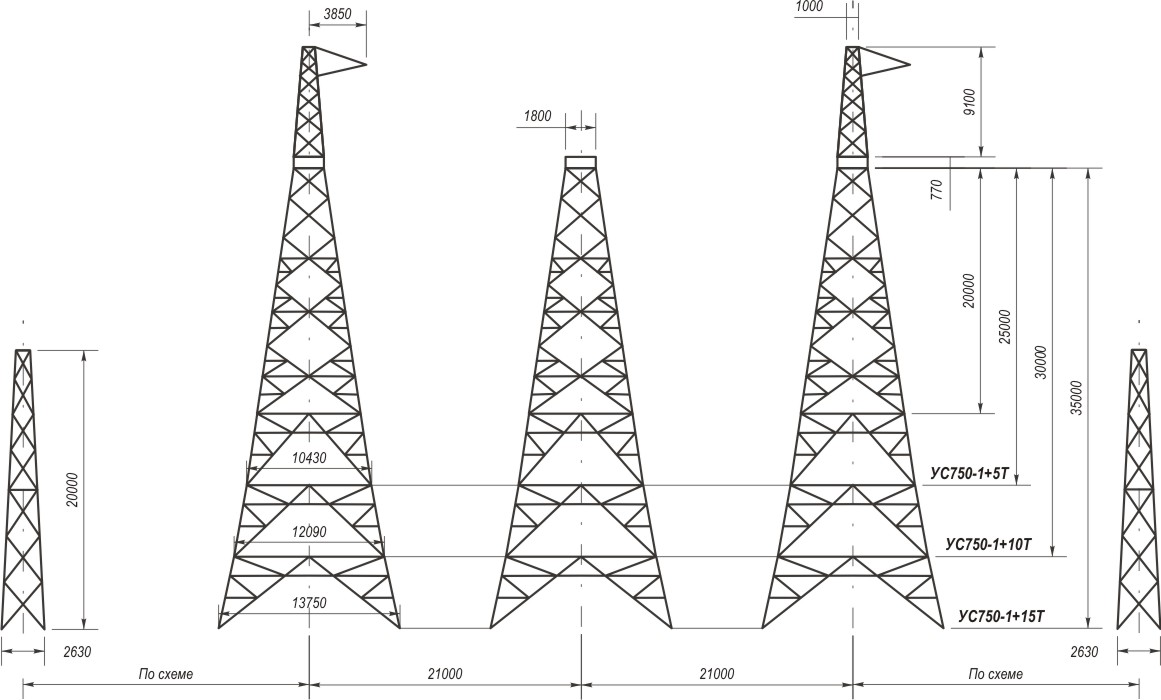

Суффикс «Т» в шифре УС750-1+10Т обозначает тяжёлое нагрузочное исполнение конструкции. При полностью совпадающих габаритных параметрах с вариантом УС750-1+10 — высота 39,8 м, траверса на отметке 30 м, ширина базы 12,09 м, шаг поясов 3×21 м — исполнение Т рассчитано на существенно бо́льшие расчётные нагрузки от тяжения проводов, ветрового давления и гололёдных отложений.

Опора одноцепная, анкерно-угловая. Типовой проект — 3.407.2-134.4 (10224тм-т7). Провод — расщеплённая фаза 3×АnС400/51, тросы — AnC70/72 и AnC95/141. Состав линейных материалов не отличается от стандартной модификации, однако несущие элементы самой опоры усилены: поясные профили и диагонали фермы имеют увеличенные сечения, рассчитанные под тяжёлые климатические районы.

Масса металлоконструкции по чертежу КМ — 50 114 кг без цинка и 52 068 кг с горячим цинкованием. Для сравнения: стандартный УС750-1+10 весит 36 759 кг с цинком. Разница в 15 300 кг — более 40% — наглядно показывает, насколько усилена конструкция под тяжёлые условия. Такой прирост массы достигается увеличением толщины стенок уголков и листов во всех расчётных узлах.

Исполнение Т применяется на участках трассы, отнесённых к высоким ветровым районам или тяжёлым районам по гололёду согласно картам климатического районирования. В этих условиях стандартный вариант конструкции не обеспечивает нормативного запаса несущей способности по результатам расчёта на нагрузки. Выбор между модификациями осуществляется проектировщиком после расчёта сочетаний нагрузок.

Горячее цинкование обоих вариантов — стандартное требование для магистральных ВЛ 750 кВ. При массе свыше 50 тонн транспортировка и монтаж требуют специальной техники: тяжеловозов, кранов с соответствующей грузоподъёмностью и предварительной подготовки монтажных площадок. Поэлементная доставка секций и узловая сборка на объекте — стандартная технология для крупноблочных анкерно-угловых опор магистральных линий сверхвысокого напряжения.
