Опора У2К+5П

Типовой проект 3.407-106 (3539тм-т2) регламентирует конструктив анкерно-угловой опоры У2К+5П, предназначенной для одноцепных воздушных линий электропередачи класса 500 кВ. Данная опора устанавливается на поворотах трассы, а также служит анкерной точкой — механическим разделителем линии на независимые секции. На таких позициях конструкция воспринимает суммарное тяжение проводов с обеих сторон пролёта, что принципиально отличает её от промежуточных опор, воспринимающих лишь ветровые и вертикальные нагрузки.

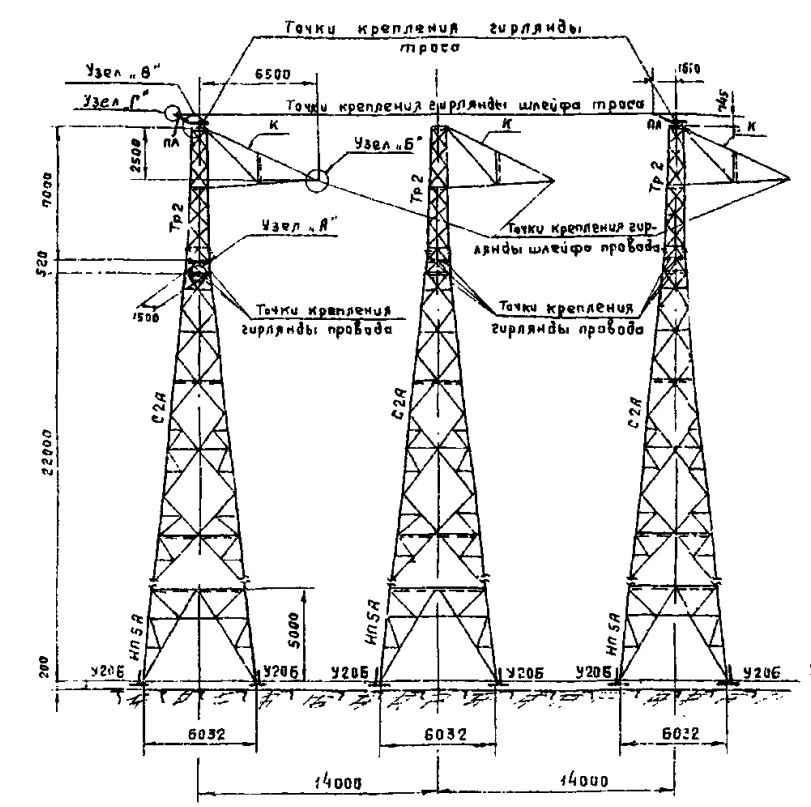

Общая высота У2К+5П — 29,5 м при высоте траверсы 22 м. Ширина базы составляет 6 м, шаг стоек фундамента — 3×14 м. Такое соотношение обеспечивает устойчивость к горизонтальным составляющим тяжения проводов при угловых нагрузках и исключает опрокидывание при аварийном обрыве проводов в одном из смежных пролётов. Шаг фундаментов 3×14 м указывает на стандартизованную схему расположения стоек, применяемую в типовых проектах опор для ВЛ 500 кВ.

Провода подвешиваются в исполнении 3хАС-400/51 или 3хАС500/64. Грозозащитный трос — ТК-11. Опора рассчитана на районы по гололёду I–IV, что обеспечивает применимость от умеренно-континентальных до жёстких северных климатических условий без конструктивных изменений. Грозозащитный трос ТК-11 прокладывается по вершине опоры и образует угол экранирования, защищающий провода от прямых ударов молнии.

Масса металлоконструкции без антикоррозионного покрытия составляет 25 904 кг, с горячим цинкованием — 26 681 кг. Горячее цинкование формирует сплошной металлический барьер, защищающий сталь от атмосферной коррозии, воздействия наледи и переменной влажности. Разница в массе около 777 кг полностью оправдана значительным увеличением ресурса конструкции без промежуточного обслуживания.

Опора У2К+5П ЛЭП 500 кВ применяется в составе комплектов анкерно-угловых опор серии У2. Её использование обосновано на поворотах трассы и в анкерных точках, где требуется жёсткое удержание проводов и механическая независимость секций воздушной линии при аварийных ситуациях.
